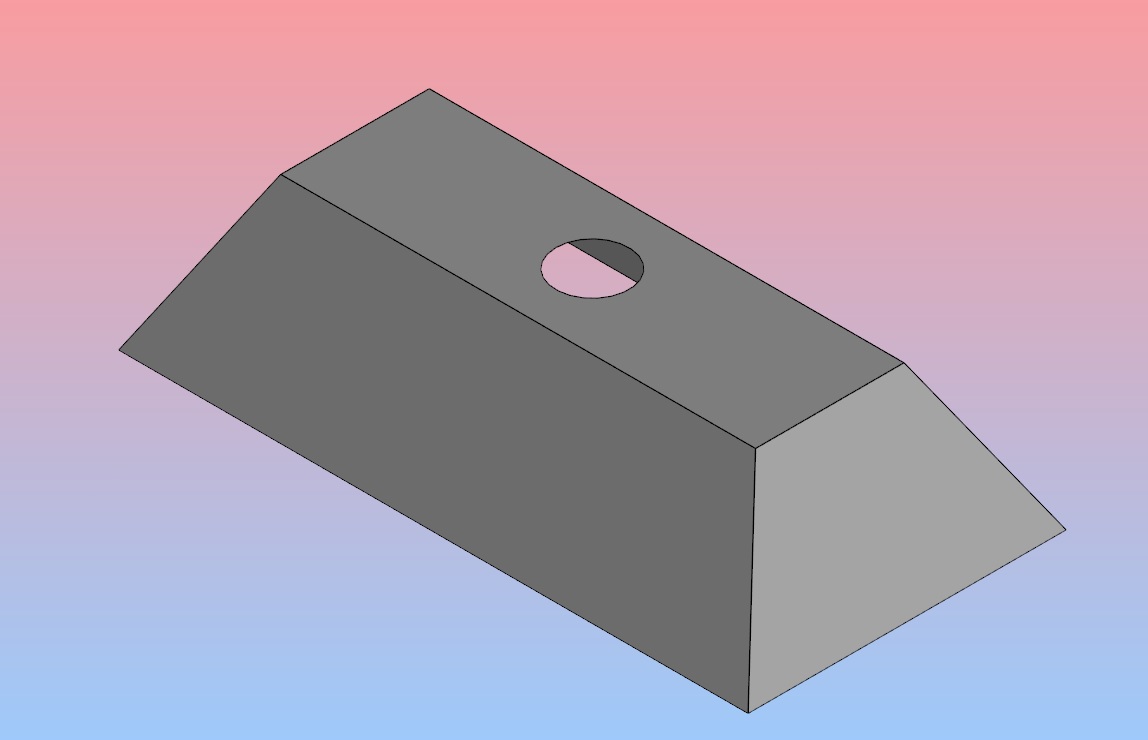

Кожух вытяжки 2123х1073х501 мм
0
0
36
1
0
50
Сообщить о проблеме
Автор
Иван
Пешков
Дата
24.02.2025
Язык
Русский
Состав

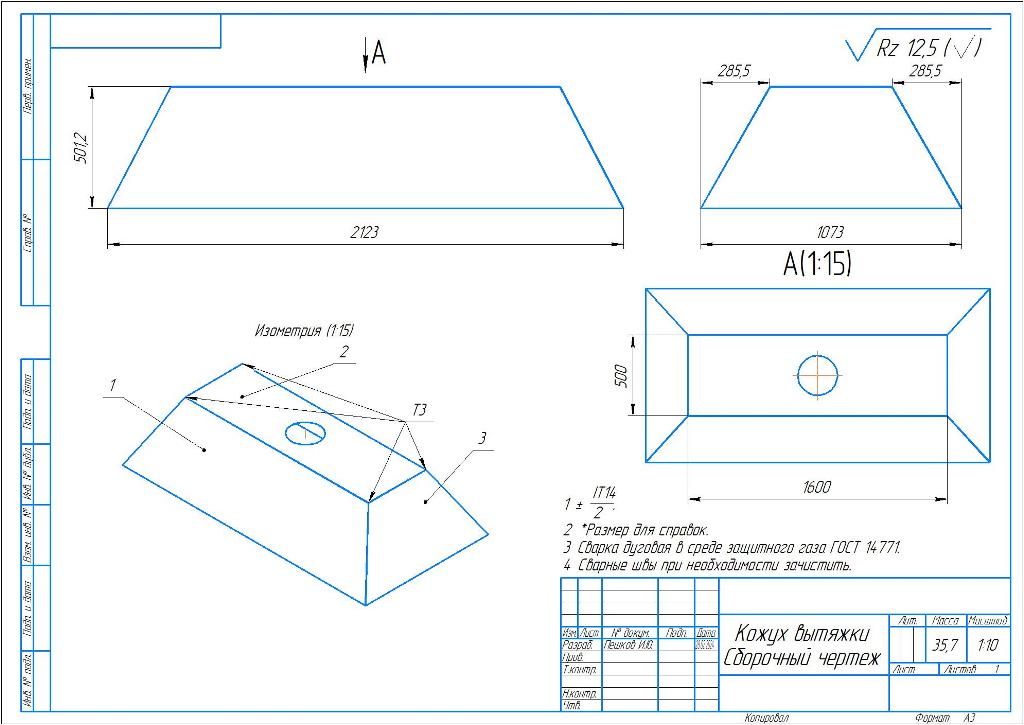

Кожух вытяжки СБ, Деталировка(Каркас кожуха СБ, Профиль 20х20х1,5 L=460, Профиль 20х20х1,5 L=612, Профиль 20х20х1,5 L=1010, Профиль 20х20х1,5 L=1600, Профиль 20х20х1,5 L=2100, Боковина, Верх, Основа, Торец)
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
001-Боковина-Чер.мет-1,2-2шт.dxf
-
002-Верх-Чер.мет-1,2мм-1шт.dxf
-
003-Торец-Чер.мет-1,2мм-2шт.dxf
-
Боковина.cdw
-
Боковина.m3d
-
Боковина.pdf
-
Верх.cdw
-
Верх.m3d
-
Верх.pdf
-
Каркас Кожуха СБ.a3d
-
Каркас Кожуха СБ.cdw
-
Каркас Кожуха СБ.pdf
-
Каркас кожуха спецификация.pdf
-
Каркас кожуха спецификация.xls
-
Кожух вытяжки СБ.a3d
-
Кожух вытяжки СБ.cdw
-
Кожух вытяжки СБ.pdf
-
Кожух вытяжки спецификация.pdf
-
Кожух вытяжки спецификация.xls
-
Основа.m3d
-
Профиль 20х20х1,5 L=460.m3d
-
Профиль 20х20х1,5 L=612.cdw
-
Профиль 20х20х1,5 L=612.m3d
-
Профиль 20х20х1,5 L=612.pdf
-
Профиль 20х20х1,5 L=1010.m3d
-
Профиль 20х20х1,5 L=1600.m3d
-
Профиль 20х20х1,5 L=2100.m3d
-
Торец.cdw
-
Торец.m3d
-
Торец.pdf
