КОМПАС 3D 18

Крыльчатка дымососа (типа насосного центробежного вентилятора).

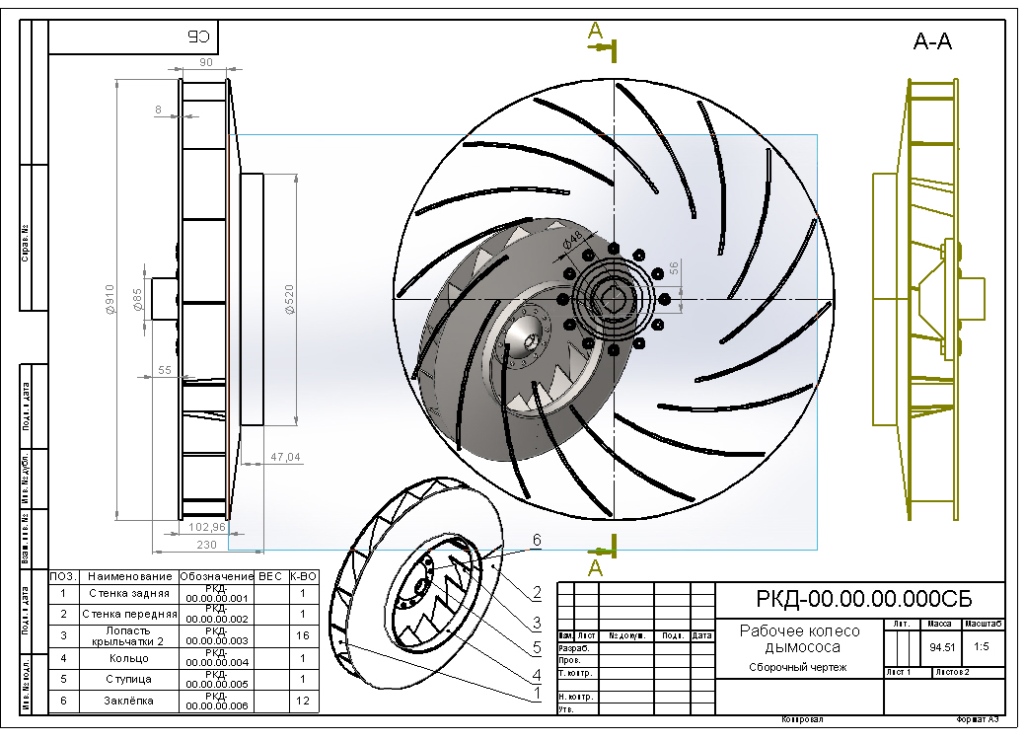

Крыльчатка (или рабочее колесо) является сборочной единицей механизма дымососа (или вентилятора насосного типа) конусной формы. Наружный диаметр крыльчатки 910 мм. Ширина лопаток на выходе 90 мм, на входе 115 мм. Входной (всасывающий) диаметр крыльчатки 520 мм. Посадочное отверстие на вал электродвигателя D=48 мм. Количество лопастей 16 шт. Лопасти радиальные, трапециевидные.

Состав: 3D Сборки, 3D Детали, чертежи. Язык документа

Софт: SolidWorks 2017 SP0

Каталог / Инженерные системы / Вентиляция и кондиционирование / Крыльчатка дымососа (типа насосного центробежного вентилятора).

Просмотр файлов
Крыльчатка дымососа\Заклёпка.SLDDRW
Крыльчатка дымососа\Заклёпка.SLDPRT
Крыльчатка дымососа\Колесо рабочее дымососа_крыльчатка.JPG
Крыльчатка дымососа\Колесо рабочее дымососа_крыльчатка.SLDASM
Крыльчатка дымососа\Колесо рабочее дымососа_крыльчатка.SLDDRW
Крыльчатка дымососа\Кольцо.DXF
Крыльчатка дымососа\Кольцо.SLDPRT
Крыльчатка дымососа\Кольцо.SLDPRT.SLDDRW
Крыльчатка дымососа\Лопасть крыльчатки 2.DXF
Крыльчатка дымососа\Лопасть крыльчатки 2.SLDPRT
Крыльчатка дымососа\Лопасть крыльчатки 2.SLDPRT.SLDDRW
Крыльчатка дымососа\Лопасть крыльчатки.SLDPRT
Крыльчатка дымососа\Лопасть.SLDPRT
Крыльчатка дымососа\Стенка задняя.DXF
Крыльчатка дымососа\Стенка задняя.SLDDRW
Крыльчатка дымососа\Стенка задняя.SLDPRT
Крыльчатка дымососа\Стенка передняя DXF.DXF
Крыльчатка дымососа\Стенка передняя DXF.frw
Крыльчатка дымососа\Стенка передняя DXF.frw.bak
Крыльчатка дымососа\Стенка передняя DXF.SLDDRW
Крыльчатка дымососа\Стенка передняя.DXF
Крыльчатка дымососа\Стенка передняя.SLDDRW
Крыльчатка дымососа\Стенка передняя.SLDPRT
Крыльчатка дымососа\Ступица.SLDDRW
Крыльчатка дымососа\Ступица.SLDPRT
Крыльчатка дымососа
