Крыльчатка вентилятора (Fan impeller CRARY Co 17089)

Крыльчатка вентилятора (Fan impeller CRARY Co 17089)
Назначение: вентилятор предназначен для транспортирования зерна по трубопроводу системы пневмотранспорта. Вентилятор снабжён специальной крыльчаткой, конструкция которой позволяет избежать разрушения зерна.
Принцип действия: создаёт отрицательное давление на входе и избыточное на выходе.

Состав: 3d сборка, диск, заклепка, кольцо, лопатка, фланец Язык документа

Софт: КОМПАС-3D 16

Каталог / Инженерные системы / Вентиляция и кондиционирование / Крыльчатка вентилятора (Fan impeller CRARY Co 17089)

Просмотр файлов
Крыльчатка вентилятора (Fan impeller CRARY Co 17089).a3d
Крыльчатка вентилятора (Fan impeller CRARY Co 17089).docx

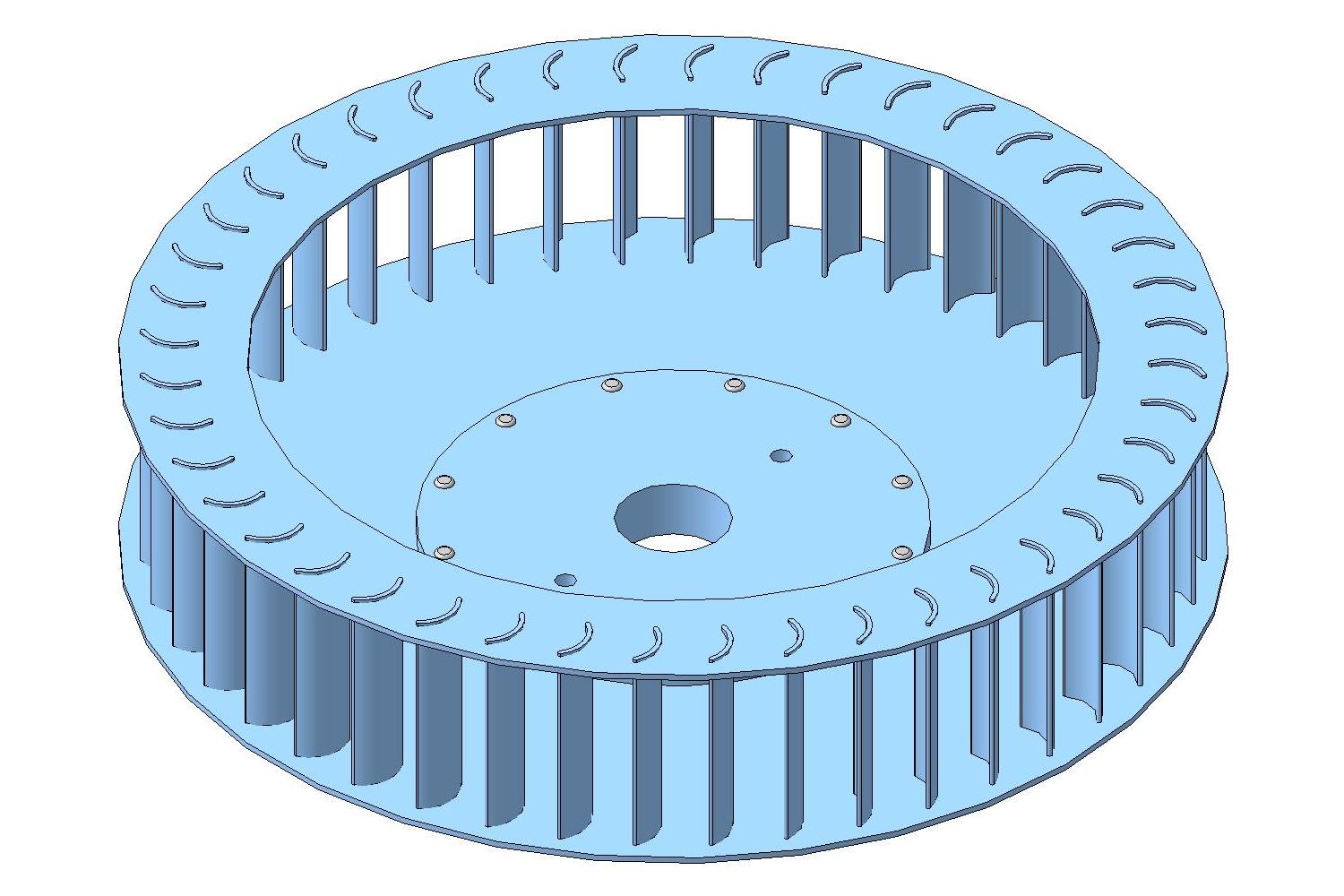

Крыльчатка вентилятора (Fan impeller CRARY Co 17089) изометрия.jpg
Диск тыльный.m3d
Диск фронтальный.m3d
Заклепка.m3d
Кольцо.m3d
Лопатка.m3d
Фланец.m3d
