Ламинарный модуль

Размеры: 1300х1400х 2990 мм. (Ш-Г-В) (по чертежу)
Корпус установки ФТОВ: Сталь нержавеющая AISI 304 или аналог, значение шероховатости поверхности Ra ≤ 0.63 мкм..
Стойки, рама ламинара: Труба 50х50х1.2 нержавеющая AISI 304 шероховатость поверхности стали 1.8<Ra мкм..
Фильтры HEPA класс фильтрации H14 размеры 580 х 1080 х90 (Ш-Г-В)
Количество 2 шт.
Фильтры предварительной очисти класс фильтрации G4 размеры 1080 х 250 х 46 (Ш-Г-В)
Количество 1 шт.
Ламели завесы: (исполнение по чертежу)
Материал: поливинилхлорид (ПВХ) пленка, толщина 2 мм. ширина 200 мм.
Размеры: 200х2х2250 мм. (Ш-Г-В)
допускаемая температура использования от + 50 до -20 С°,
светопроницаемость 80%
Дифференциальный манометр аналоговый с диапазоном измерения
0-600Па
Количество 1 шт.
Метизы применяемые при сборке изделия:
Винты, болты, гайки, заклепки материал сталь нержавеющая.
(маркировка по стали А2-70)
Светильники встроенный внутри зоны ламинара закрытого типа, суммарная мощность <= 40 Вт. световой поток в диапазоне до 500 люкс.
Мощность приточной установки: 600 Вт, Производительность не более 7500 м³/ч (с предварительными фильтром класса G4).
Подключение: Напряжение 220V, частота 50Гц.
Диапазон регулировки потока 0 м/с - 0,7 м/с, плавный.
Регулировка потока (ручное управление)

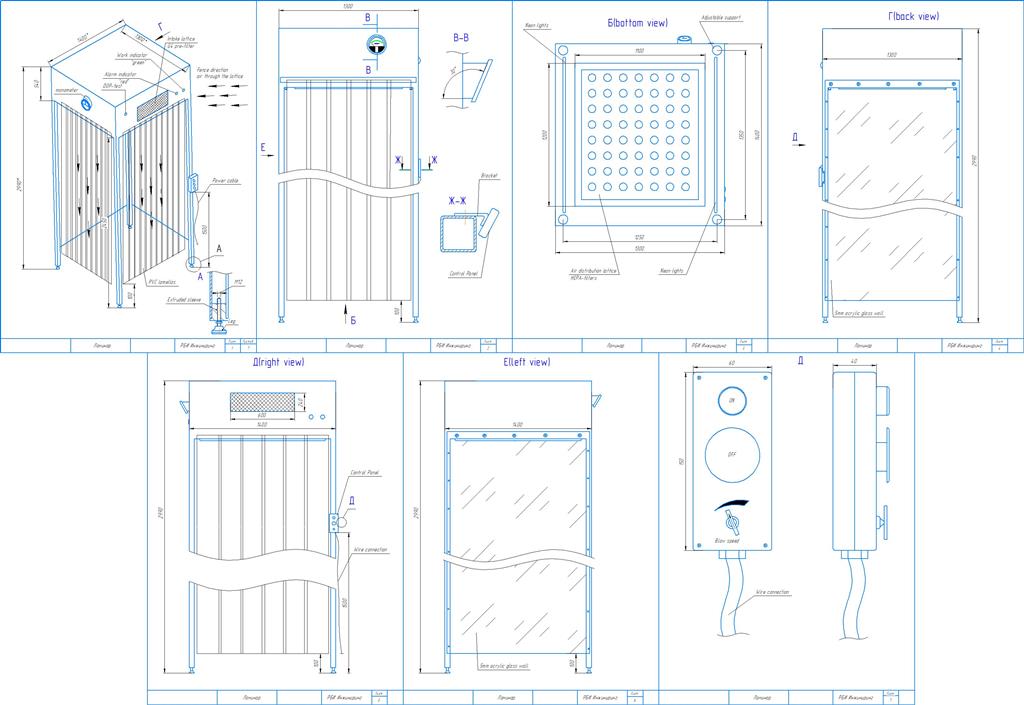

Состав: Сборочный чертеж Язык документа

Софт: КОМПАС-3D 18

Файлы:
Фрагмент.frw
