модуля линейного перемещения.

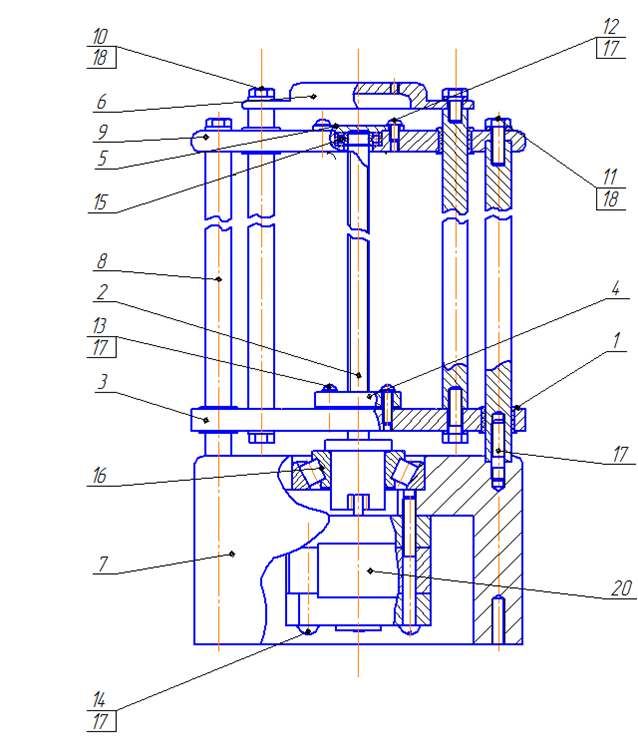

Модуль подьема состоит из корпуса 7. На нем с помощью шпилек 17 закреплены направляющие 8. С верху направляющие зафиксированы во фланце 9, болтами 10. Во фланце установлен подшипник 15, удерживающий винт 2. Винт также опирается на упорный подшипник 16. Установленный в основании модуля. На винт навернута составная гайка включающая в себя внтовую пластину 3 и гайку 4. Гайка 4 выбирает люфт. Закрепляется винтами 13. На пластине установлены направляющие. В корпусе также установлен сервопривод 20.
- Главная -
- Чертежи -
- Промышленность -
- Пневматический модуль подъема
Пневматический модуль подъема
0
262
3601
5
1
20

Сообщить о проблеме
Автор
Дата
24.05.2012
Язык
Русский
Состав
Сборочный чертеж(СБ)
Софт
КОМПАС-3D 12
