3D модель Очиститель сжатого воздуха

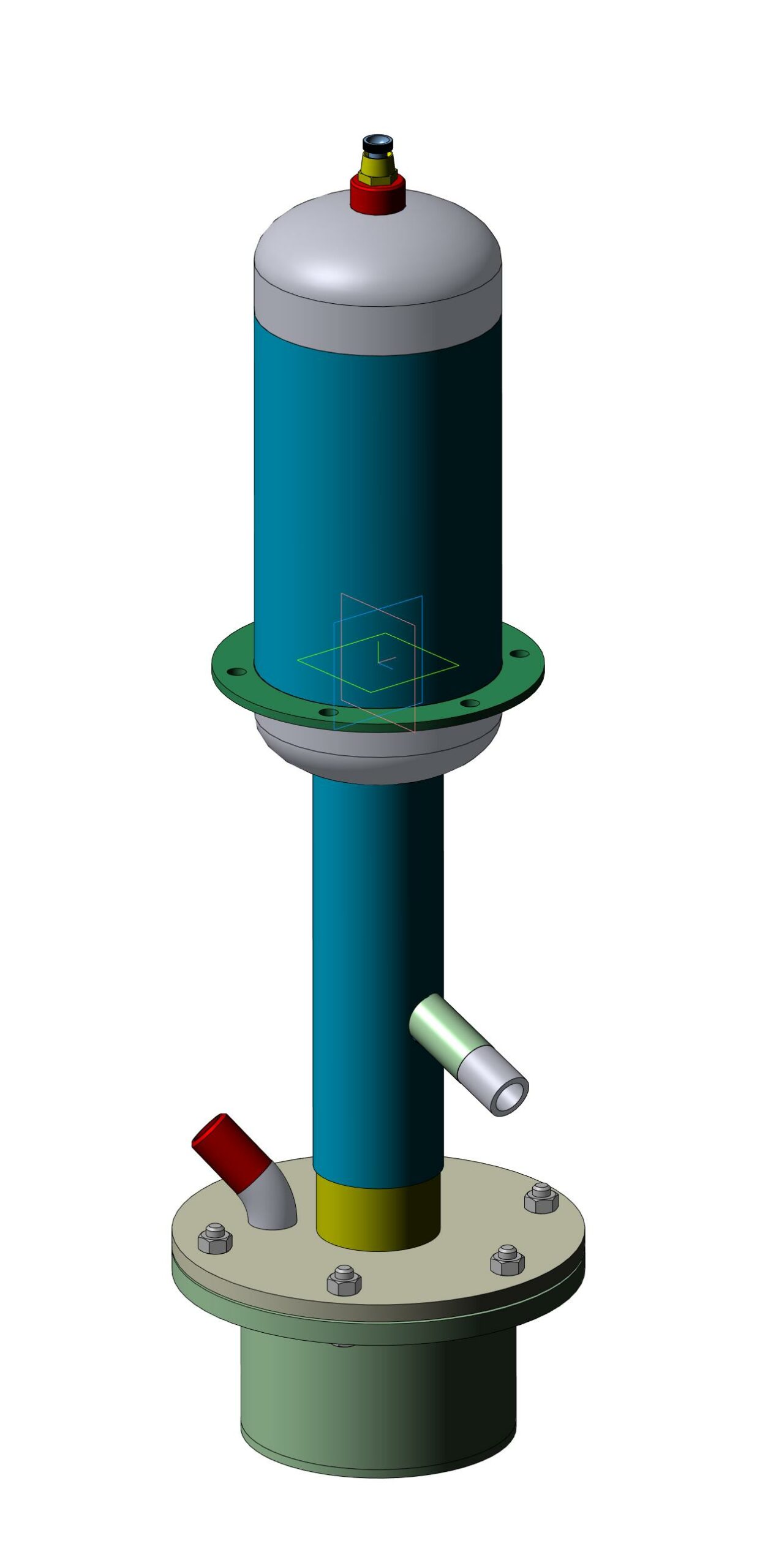

ВЦ-10К - очиститель сжатого воздуха (влагоотделитель) от конденсата влаги, масла и механических частиц.

Параметры ВЦ-10К
Расход сжатого воздуха Н.У.м3/мин. 1
Давление сжатого воздуха, МПа не более 1
Потери давления, МПа не более 0.02
Эффективность очистки не менее 99.9%
Тонкость фильтрации 1 мкм
Габариты, ДхВ, мм 180 х 660
Ёмкость конденсатосборника 1500мл
Вес, кг 7

Воздух воздуха. очиститель Очиститель воздуха Очиститель сжатого воздуха ВЦ-10К
