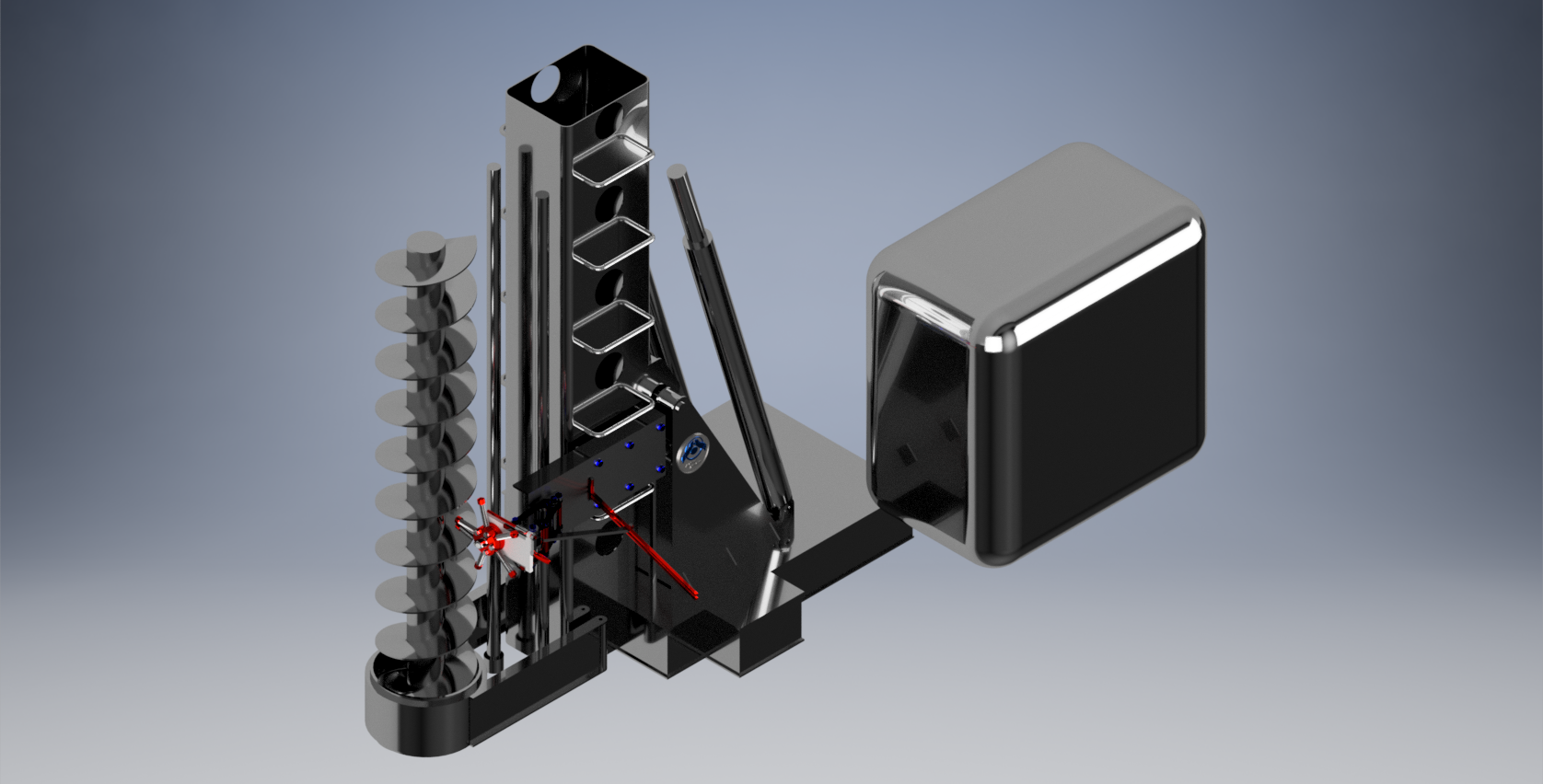

Устройство для очистки шнека от глины и грязи при проведении буровых работ. Устанавливается на копровою мачту бурильной установки. Проектировался для шнека диаметром от 500 до 800 с шагом 280. Проект изготавливался с максимальным использованием лазерной резки, также понадобятся токарные и фрезерные работы. В рабочее положение устанавливается вручную, но добавить гидроцилиндр для автоматического подвода данного устройства к шнеку не сложно. Устройство не было изготовлено, помешал финансовый вопрос заказчика.
На сборочном чертеже присутствуют некоторые габаритные модели буровой установки, они были добавлены во избежание коллизий, при желании их можно удалить или скрыть.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Очиститель шнека
Очиститель шнека
0
1
291
0
0
300
Автор
Alias
Molov
Дата
17.04.2020
Язык
Русский
Состав
Сборочный чертеж, деталировка, чертежи для производства. Чертежи продублированы в PDF.
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
2д
-
Оси.cdw
-
Основание очистителя.cdw
-
Бонка.cdw
-
Ось рычага.cdw
-
Распорные втулки.cdw
-
Очиститель тип 2.cdw
-
Тяга основная.cdw
-
Тяга регулировочного винта.cdw
-
Рычаг.cdw
-
Тяга дополнительная.cdw
-
Лыжа.cdw
-
Очиститель сборочный чертеж.cdw
-
Очиститель шнека.spw
-
Кронштейн тяг тип 2.cdw
-
Ручка регулировочного винта.cdw
-
Кронштейн тяг.cdw
-
Регулировочный винт.cdw
-
Очиститель тип 1.cdw
-
Очиститель тип 3.cdw
-
Тяга рычага.cdw
-
-
Тяга регулировочного винта.m3d
-
Опора подшипника тип 2.2.m3d
-
Очиститель тип 3.a3d
-
Распорная втулка тип 4.m3d
-
Тяга дополнительная.m3d
-
Канат стальной ГОСТ 7669-80.m3d
-
Буроям.a3d
-
Ручка регулировочного винта.m3d
-
Ось тип 4.m3d
-
Тяга рычага.m3d
-
Бонка 1.m3d
-
Ось стакана.m3d
-
Основание.m3d
-
Опора подшипника тип 2.m3d
-
Основание очистителя.m3d
-
Тяга основная.m3d
-
Канат стальной ГОСТ 7669-80 тип 3.m3d
-
Опора подшипника тип 1.m3d
-
Направляющая.m3d
-
Распорная втулка тип 2.m3d
-
Кронштейн тяг тип 2.m3d
-
Регулировочный винт.m3d
-
Тага рычага.m3d
-
Гидроцилиндр.m3d
-
Распорная втулка.m3d
-
Ось тип 1.m3d
-
Вертушка.m3d
-
Очиститель.a3d
-
Ось тип 3.m3d
-
Эмблема.m3d
-
Ось тип 5.m3d
-
Рычаг.m3d
-
Опора подшипника тип 1.2.m3d
-
Ось рычага.m3d
-
Шнек.m3d
-
Стакан.m3d
-
Лыжа.m3d
-
Распорная втулка тип 3.m3d
-
Кронштейн тяг.m3d
-
Колпачок.m3d
-
Канат стальной ГОСТ 7669-80 тип 2.m3d
-
Втулка очистителя тип 2.m3d
-
Очиститель тип 2.a3d
-
Ось тип 2.m3d
-
Втулка очистителя.m3d
