Поршень-очиститель ПКМД-1220

374

Поршень-очиститель комбинированный манжетно-дисковый ПКМД-1220 предназначен для очистки полости трубопроводов в процессе их эксплуатации и удаления из них мягких (в т.ч. нефтяных) и частично твёрдых отложений, конденсата и др. видов отложений.
Поршень может использоваться на участках трубопроводов с поворотами и сужением диаметра.
-Размер магистральной трубы - Труба 1220х(16...20) ГОСТ 10704-91.
-Внутренний диаметр трубопровода - 1180-1188мм.
-Скорость перемещения - 01...5,0м/сек.
-Минимальный радиус поворота оси трубопровода - 3D/
-Средний "пробег" поршня - 100км.
Условия работы поршня:
-температура окружающей среды - (-55...+40)С.
-температура рабочей среды - (-10...+40)С.
-рабочая среда - вода, воздух, нефть, жидкие нефтепродукты, природный газ.
-минимальный перепад давления, необходимый для движения поршня в трубопроводе - 0,1МПа.
Материал чистящих манжет - полиуретан.

1220 Газ манжетно-дисковый Нефть очиститель очистка ПКМД поршень Трубопровод

Автор

Сергей

Дата

20.12.2021

Язык

Русский

Состав

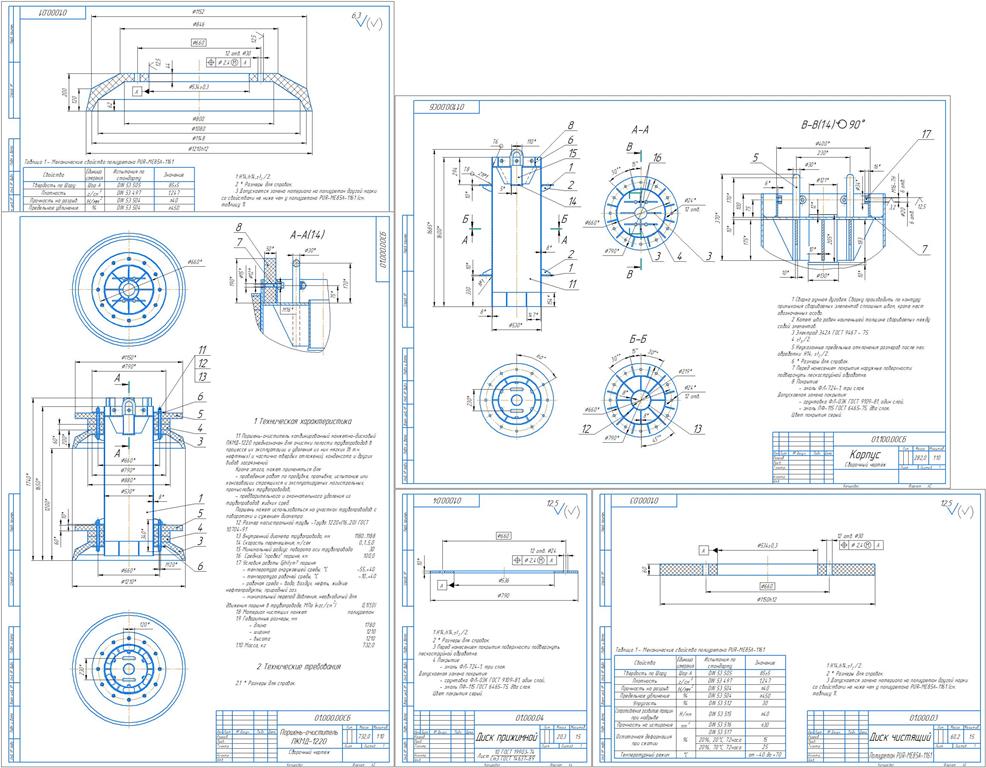

Спецификация, сборочный чертёж (СБ), деталировка

Софт

КОМПАС-3D V9 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Поршень-очиститель ПКМД-1220
- 01.spw
- 01.000.00СБ.cdw
- 01.100 Корпус
  - Детали
    - 01.100.04 Ребро.cdw
    - 01.100.01 Фланец.cdw
    - 01.100.08 Ребро.cdw
    - 01.100.03 Ребро.cdw
    - 01.100.07 Дно.cdw
    - 01.100.06 Обечайка.cdw
    - 01.100.05 Скоба грузовая.cdw
    - 01.100.02 Ребро.cdw
  - 01.100.00СБ.cdw
  - 01.100.spw
- Детали
  - 01.000.06 Отбойник.cdw
  - 01.000.04 Диск прижим.cdw
  - 01.000.01Манжета.cdw
  - 01.000.03 Диск чистящий.cdw
  - 01.000.05 Винт отбойника.cdw
  - 01.000.02 Диск опорный.cdw
