Поршень-очиститель ПКМД(К)-325

292

Поршень-очиститель комбинированный манжетно-дисковый оснащённый калибром ПКМД(К)-325 предназначен для очистки полости трубопроводов после монтажа,в процессе их эксплуатации и удаления из них строительного мусора, мягких (в том числе нефтяных) и частично твёрдых отложений, конденсата и других видов загрязнений. Поршень может использоваться на участках трубопроводов с поворотами и сужением диаметра.
Диаметр трубопровода - 325мм.
Скорость перемещения - 0,1...5,0м/с.
Минимальный радиус поворота оси трубопровода - 1,5D
Средний "пробег" поршня - 100км.
Диаметр калибровочного диска - 260мм.

325 очиститель ПКМД(К) поршень Трубопровод

Автор

Сергей

Дата

17.12.2021

Язык

Русский

Состав

Спецификация, сборочный чертёж (СБ), деталировка

Софт

КОМПАС-3D V9 Как открыть?

Содержимое архива

Поршень-очиститель ПКМД(К)-325
- 001.spw
- Детали
  - 001.000.02 Диск опорный.cdw
  - 001.000.01Манжета.cdw
  - 001.000.03 Диск чистящий.cdw
  - 001.000.05 Диск калибр.cdw
  - 001.000.04 Шайба.cdw
- 001.100Корпус
  - 001.100.00СБ.cdw
  - Детали
    - 001.100.02 Проушина.cdw
    - 001.100.03 Дно ниж.cdw
    - 001.100.04 Дно верх.cdw
    - 001.100.01Фланец.cdw
  - 001.100.spw

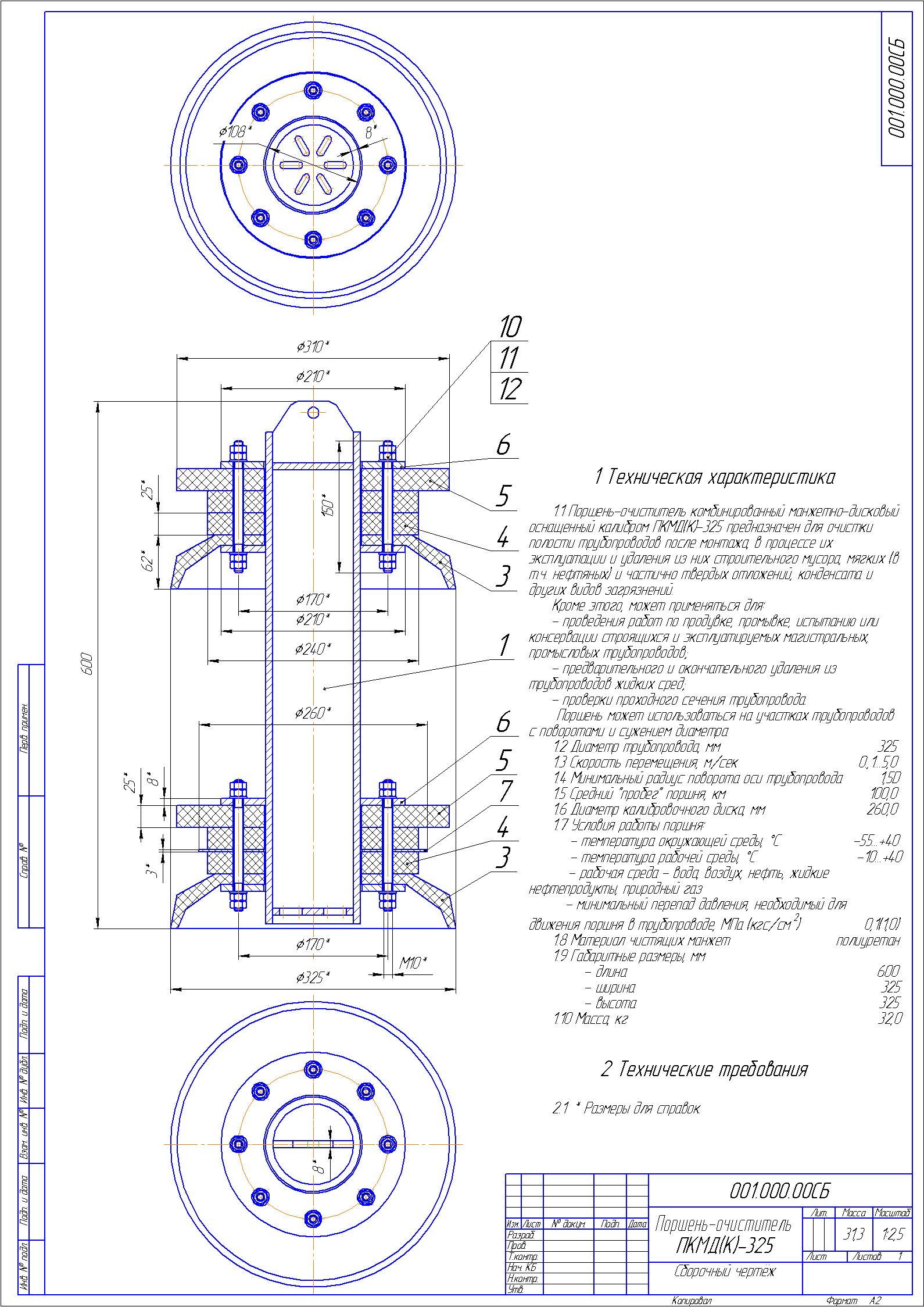

- 001.000.00СБ.cdw
