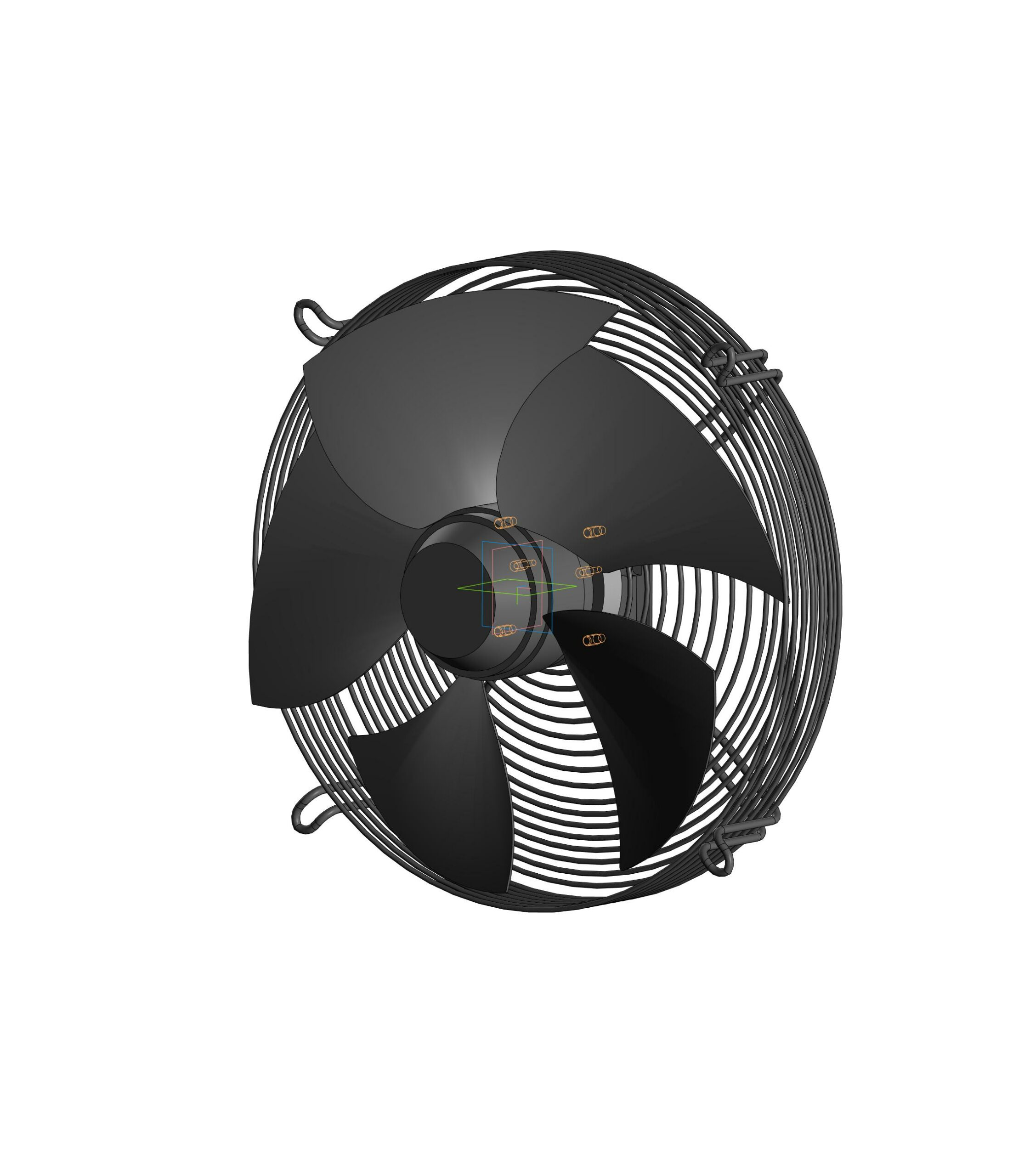

Осевой вентилятор с решеткой "YKF-350"

Сборка осевой вентилятор диаметром 350мм способ монтажа на решетке. Габаритные размеры взяты с купленного вентилятора. все детали с историей.  с чертежами в РЭ есть разночтения.

Состав: 3д сборка, все отдельными деталями с историей

Софт: КОМПАС-3D 20

Файлы:
Лопость.m3d
Коробка осевого вентилятора.m3d
QC03 - статор большого вентилятора.m3d
QC02 - Ротор большой.m3d
Большой вентилятор.a3d
Сборка большого вентилятора.a3d
Решетка большая.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
