Вентилятор осевой аэротрубы

3
2
40
0
0
40

1Диаметр канала - 2700 мм
2Диаметр рабочего колеса - 2660 мм
3Максимальный обороты - 750 об/мин
4Скорость потока - до 70 м/с.

Модели установки отсутствуют картинки 2 и 3 для общего понимания.


Сообщить о проблеме
Дата
29.05.2025
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 23 Как открыть?
Содержимое архива
  • Аппарат спрямляющий - РГН11478.020
    • Аппарат спрямляющий в сборе - РГН11478.020.a3d
    • Аппарат спрямляющий.a3d
    • Корпус съемный.a3d
    • Корпус.a3d
    • Кронштейн.a3d
    • Накладка ступицы.m3d
    • Накладка.m3d
    • Обечайка коническая.m3d
    • Обечайка малая.m3d
    • Обечайка ступицы.m3d
    • Обечайка.m3d
    • Пластина.m3d
    • Пята.m3d
    • Ребро жесткости.m3d
    • Ребро малое.m3d
    • Ребро.m3d
    • Сектор малый.m3d
    • Ступица.a3d
  • Вентилятор в сборе - РГН11478.010
    • Вал.m3d
    • Вентилятор в сборе - РГН 11478.000.a3d
    • Короб.a3d
    • Корпус.a3d
    • Косынка.m3d
    • Крышка подшипника.m3d
    • Крышка.m3d
    • Накладка.m3d
    • Обечайка.m3d
    • Обтекатель.m3d
    • Пилон.m3d
    • Полуступица.m3d
    • Рабочее колесо.a3d
    • Ребро жесткости.m3d
    • Ребро криволинейное.m3d
    • Ребро малое.m3d
    • Ребро обечайки.m3d
    • Ребро.m3d
    • Сектор.m3d
    • Стакан.m3d
    • Стенка.m3d
    • Стержень.m3d
    • Ступица.a3d
    • Фланец.m3d
    • Шайба.m3d
    • Шайба2.m3d
  • Вставка - РГН11478.030
    • Вставка.a3d
    • Обечайка.m3d
  • Прочие изделия
    • Втулка.m3d
    • Лопатка рабочего колеса в сборе.a3d
    • Лопатка рабочего колеса.m3d
    • Лопатка спрямляющего аппарата.m3d
    • Муфта 4000,00-85-1-ГОСТ 20761-96
      • Муфта 4000,00-85-1-ГОСТ 20761-96.a3d
      • Полумуфта.m3d
    • Обтекатель вентилятора.m3d
    • Обтекатель электродвигателя.m3d
    • Электродвигатель АО4-355L-8у2.m3d

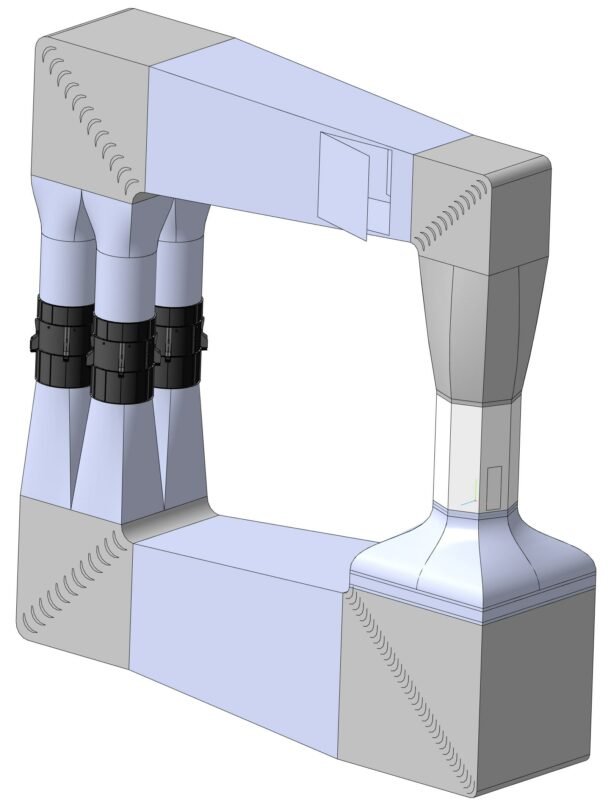

  • 3-D модель трубы (с вентиляторами).jpg

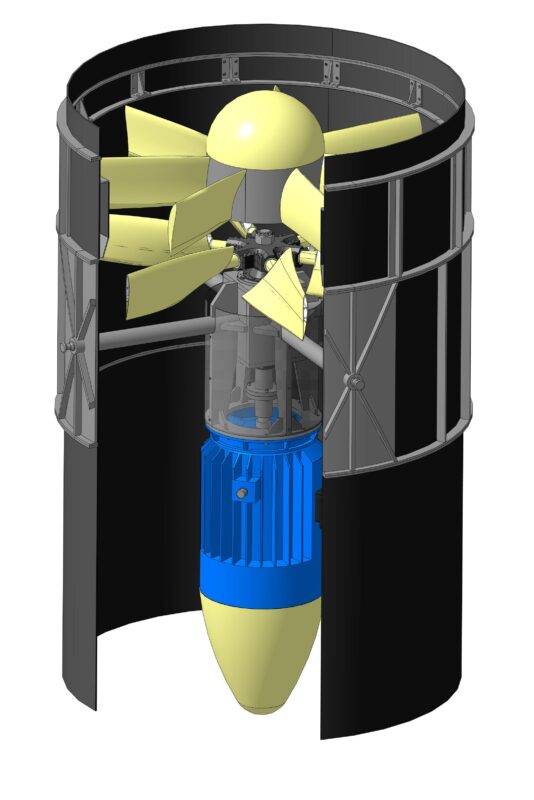

  • Вентилятор - РГН 11478.000.a3d
  • Вентилятор - РГН 11478.000.stp

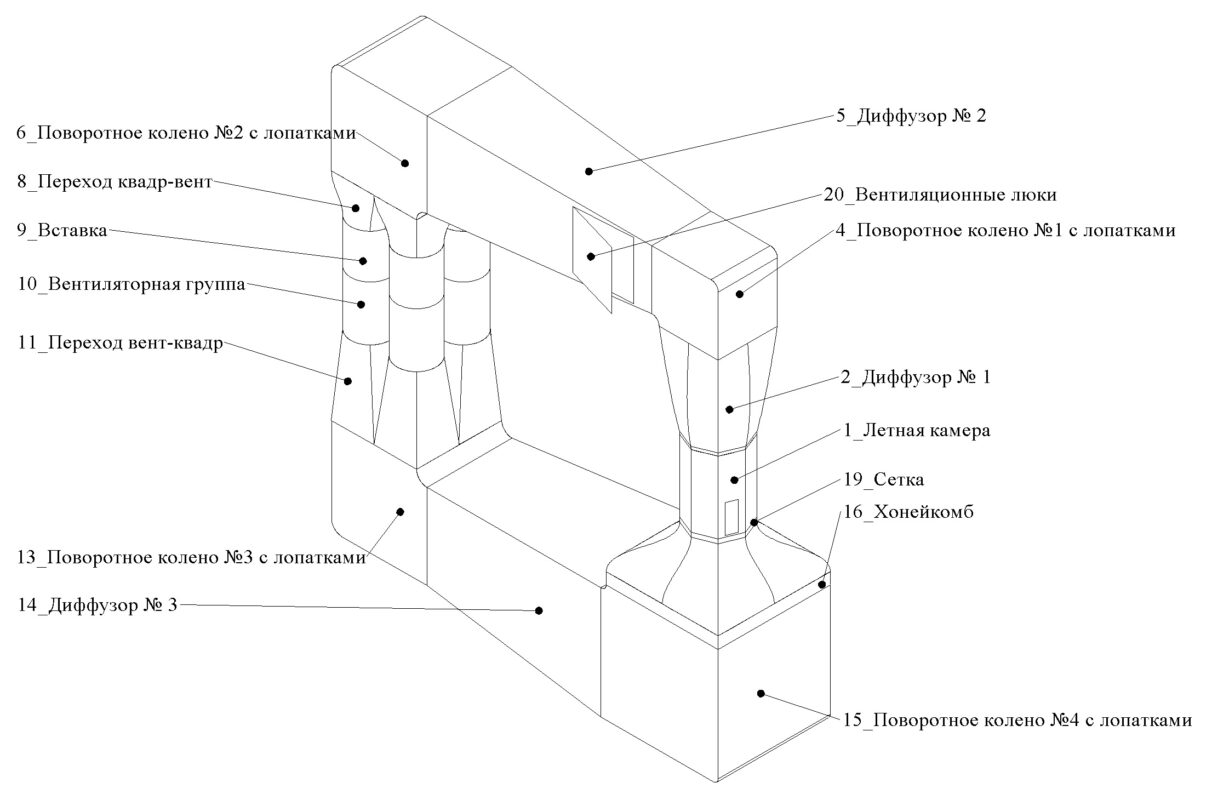

  • общий вид и нумерация.jpg
