Осевой вентилятор ВО-7

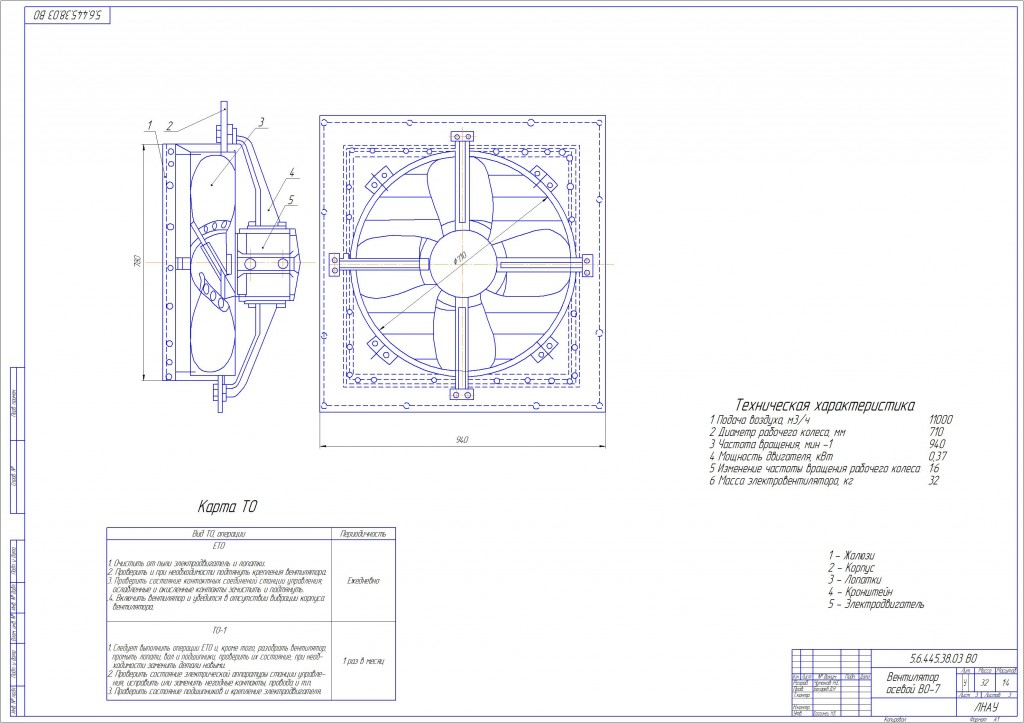

схема осевого вентилятора ВО- 7

Техническая характеристика
1 Подача воздуха, м3/ч 11000
2 Диаметр рабочего колеса, мм 710
3 Частота вращения, мин -1 940
4 Мощность двигателя, кВт 0,37
5 Изменение частоты вращения рабочего колеса 1:6
6 Масса электровентилятора, кг 32

Состав: Вид общий, Карта ТО Язык документа
