Отопление и вентиляция (Торгово-развлекательный центр)

Системы отопления, вентиляции и кондиционирования здания торгово-развлекательный центра

Теплоснабжение.
Работу системы теплоснабжения торгово-развлекательный центра обеспечивает индивидуальный тепловой пункт (ИТП), расположенный в техническом помешении цокольного этажа.
Присоединение систем отопления и теплоснабжения здания к наружным тепловым сетям осушествляется через коллектор с принудительной циркуляцией теплоносителя.
В ИТП производится распределение теплоносителя на системы теплоснабжения систем отопления здания, воздушно-отопительных агрегатов а также в систему AHU.
Управление температурным режимом и регулирование систем отопления производиться в ИТП.
К коллекторам подключены насосные группы циркуляции теплоносителя в составе с рабочим и резервным насосом в каждой. Насосная группа для контура системы отопления оборудована трехходовым смесительным клапаном с электроприводом для регулирования температуры теплоносителя с помощью приборов автоматики.
Компенсация расширения теплоносителя обеспечена мембранным расширительным баком.

Отопление.
Теплопотери здания рассчитаны из условия утепления наружных ограждающих конструкций теплоизоляционными материалами с сопротивлением теплопередаче, отвечающим повышенным требованиям к теплозащите ограждающих конструкций зданий согласно СНТ 2.01.03-98.
Для поддержания параметров внутреннего воздуха в зимнее время предусматриваются водяные системы отопления с местными нагревательными приборами. Система отопления двухтрубная с
встречным движением теплоносителя, вертикальная с нижним розливом. Отопительные стояки расположены скрыто в коммуникационных шахтах и в конструкции подвестных потолках. В качестве приборов отопления использованы 2-х трубные фанкойлы (в теплый период работающие в режиме охлаждения - см. раздел «Кондиционирование») и электрические радиаторы. В душевых и в санузлах с теплопотериями предусмотрена установка электрические радиаторов. Отопительные приборы оборудованы регулирующей арматурой, обеспечивающей возможность индивидуальной автоматической регулировки тепловой мощности. Для наладки систем отопления предусматривается установка регулирующей арматуры на стояках.
Выпуск воздуха из системы отопления осуществляется из верхних точек системы через воздухоотводчики.
Материал трубопроводов системы отопления - трубы стальные водогазопроводные по ТDS 3262-75* или электросварные - по ТDS 10704-91.
Предусматривается тепловая изоляция трубопроводов нижнего розлива и стояков системы отопления в коммуникационных шахтах. Изоляция предусмотрена трубчатая из минеральной ваты. Толщина изоляции - в зависимости от диаметра труб.

Вентиляция.
Для обеспечения нормируемых параметров внутреннего воздуха в помещениях Торгово-развлекательный центра предусмотрена вентиляция с механическими вытяжными системами. Принцип воздухообмена принят, исходя из архитектурно-планировочного решения здания клуба. Воздухообмен в помещениях принят для каждой группы помещений в соответствии с их назначением, нормативными требованиями, в объеме поддержания требуемых параметров воздуха, а также минимального требуемого количества наружного воздуха на человека.
Воздуховоды изготавливаются из оцинкованной листовой стали по ТDS 14918-80. Воздуховоды прокладываются в пространстве подвесного потолка.
Приточная система вентиляции предусмотрена без рециркуляции воздуха обеспечивающая нормативные требования помещений.
Отдельная система вентиляции предусмотренна для санузлов и душевых.

Для ассимиляции теплопоступлений в теплый и переходный периоды года в помещениях торгово-развлекательный центра предусмотрена установка систем кондиционирования воздуха. Система кондиционирования здания - центральная.
Охлаждение воздуха в помещениях предусматривается при помощи установки фанкойлов потолочного типа с автоматическим регулированием холодопроизводительности. Все фанкойлы оборудованы регулирующими клапанами, обеспечивающими возможность индивидуальной автоматической регулировки холодо- или теплопроизводительности. Регулировка холодопроизводительности осуществляется от термостатов, расположенных в обслуживаемых помещениях. Для отвода конденсата предусматривается дренажная система с выпуском, обособленным от ливневой канализации.
В качестве холодоносителя для фанкойлов принимается вода. Температурный режим системы центрального кондиционирования для потребителей - фанкойлов: 7/12°С.
Трубопроводы системы холодоснабжения выполнены из стальных электросварных труб по ТDS 10704-91 с антикоррозионным покрытием. Трубопроводы покрываются термоизоляцией толщиной в
зависимости от диаметра трубопровода. Конденсатопроводы изготавливаются из пластиковых  труб  и прокладываются с уклоном 0,05 к выпуску.
Противодымная вентиляция.
Для обеспечения блокирования продуктов горения в пределах установленных зон с целью сокращения объемов задымляемых пространств предусмотрена система противодымной защиты, включающая в себя систему механического дымоудаления из общих коридоров.
Для механической системы дымоудаления предусмотрен радиальный вентилятор с электродвигателем на одном валу, без мягких вставок. Вентилятор установлен на кровле здания. Выброс дыма в атмосферу на высоте не менее 2 метра от кровли без зонтов. Производительность вентилятора рассчитана с учетом подсосов через неплотности дымовых клапанов, шахты и воздуховодов.
Для предотвращения перетекания воздуха при неработающем вентиляторе дымоудаления перед ним предусмотрена установка обратного клапана.
Дымовые и противопожарные клапаны предусмотрены с электромеханическими приводами. Конструкция привода дымовых клапанов обеспечивает сохранение текущего положения клапана при отключении питающего напряжения или разрыве электрической цепи.
Воздуховоды для систем дымоудаления из листовой горячекатаной стали по ГОСТ 19903-74* толщиной 1,0 мм. Разъемные соединения - на фланцах из стали с прокладками из несгораемых материалов.
Огнестойкость воздуховодов обеспечивается изоляцией с нормируемым пределом огнестойкости.

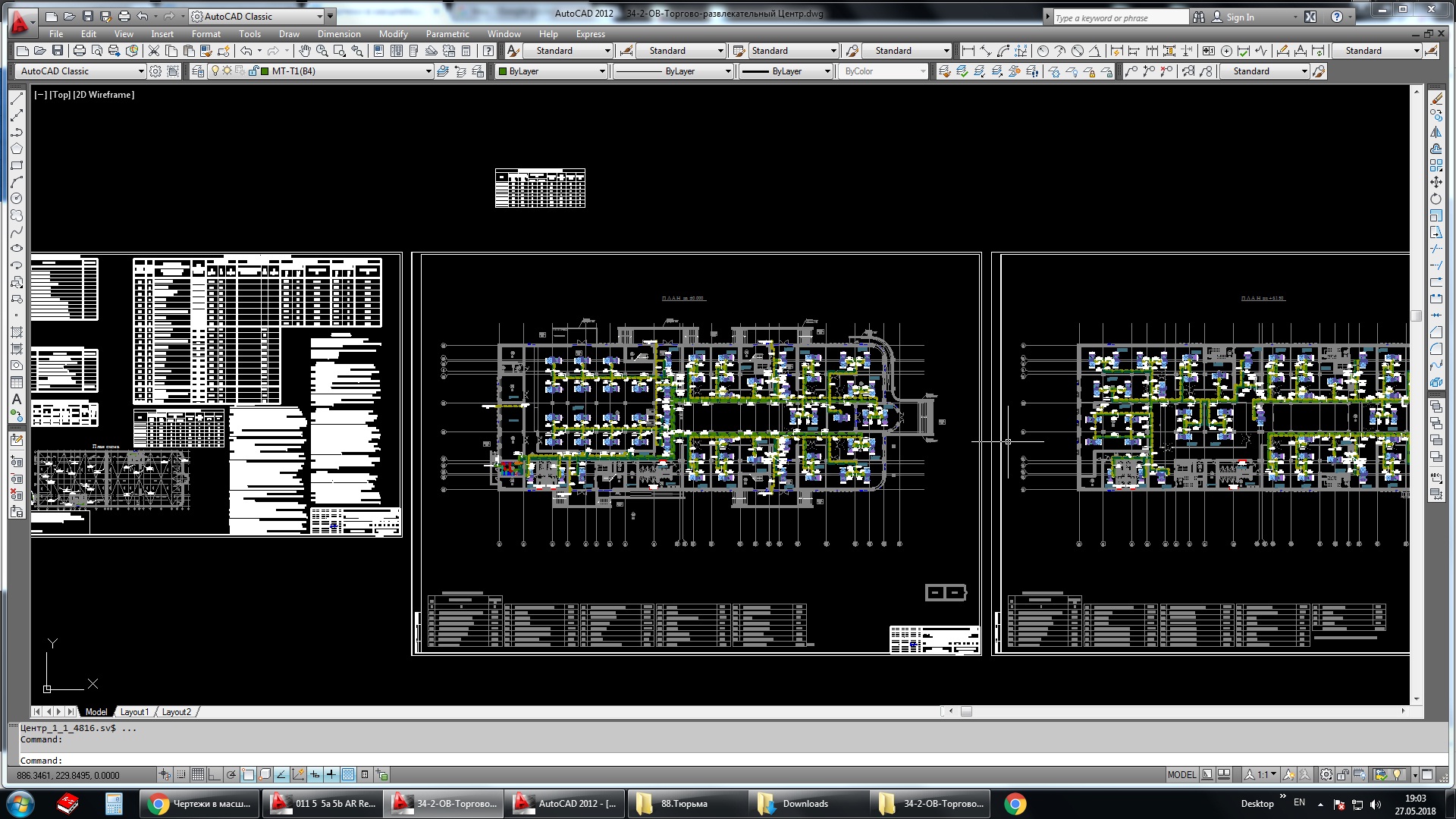

Состав: ОД (Общие данные); Отопление; Вентиляция; Аксионометрический схема; Спецификация оборудования Язык документа

Софт: AutoCAD 2012
