Проект вентиляции торгового центра

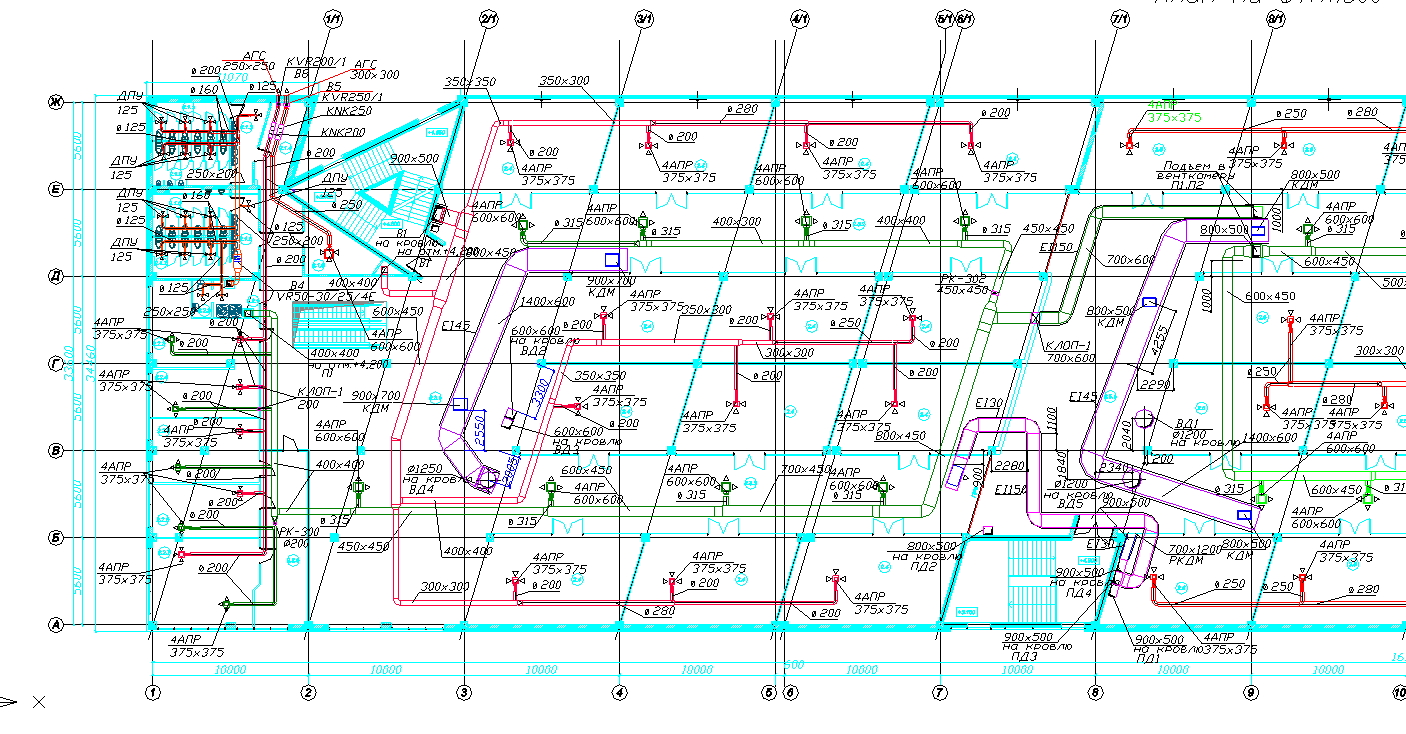

Торгово развлекательный центр, системы вентиляции и холодоснабжения, отопления, конденсатоотводы. (Планы, аксонометрия)

Проект отопления, вентиляции и кондиционирования Объекта торговли, расположенного в г.Волгограде, Кировский район, квартал 07-03-014, по ул.им. Курчатова, выполнен на основании задания заказчика и архитектурно-строительных чертежей.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-технических, противопожарных и других норм, действущих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объектов при соблюдении чертежами мероприятий.
В качестве основных, приняты следующие нормативные, а также ведомственные и
прочие соответствующие документы: СНиП 23-01-99* "Строительная климатология",
СНиП 23-02-2003 "Тепловая защита зданий", СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование".

Расчетные параметры наружного воздуха для проектирования систем:
- отопление -25°С
- вентиляция: зимняя -25°С
летняя +28.6°С
- средняя температура воздуха отопительного периода -2.2°С
- продолжительность отопительного периода 178 суток.

2. Вентиляция и кондиционирование
Проектом предусмотрена приточно-вытяжная вентиляция помещений, за исключением помещений Магнита и помещений Макдоналдса. (согласно тез.заданию и разграничительной ведомости)
В здании запроетирована общеобменная вентиляция помещений с механическим побуждением.
Системы вентиляции объекта торговли запроектированы исходя из функционального назначения помещений. Они обеспечивают подачу воздуха в помещение в количестве обеспечивающим выполнение санитарной нормы. Проектом предусмотрены отдельные системы общеобменной вентиляции для каждого пожарного отсека здания. Отдельные вытяжные системы предусмотрены также для офисной части, санузлов и технических помещений.
Все системы вентиляции отключаются автоматически от пожарной сигнализации в случае возникновения пожара. На воздуховодах пересекающих перекрытия и противопожарные преграды устанавливаются огезадерживающие клапаны. Транзитные воздуховоды, прохожящие через другой пожарный отсек покрываются огнезащитой до предела огнестойкости EI150. В качестве огнезадерживающего покрытия предусмотрена комплексная система огнезащиты воздуховодов МБФ, фирмы "МБФ-ИЖ".
Воздуховоды приняты стальные тонколистовые, оцинкованные.
Для противодымной защиты торговых залов из каждого пожарного отсека предусмотрны отдельные системы дымоудаления. Также проектом предусмотрено дымоудаление из коридоров и торгового зала помещений Магнита, и из коридоров и раздаточного зала помещений Макдоналдса. Дымодуаление осуществляестя с помощью крышных вентиляторов фирмы "Климатвентмаш" и радиальных вентиляторов фирмы "Веза". Управление системами предусмотрено ручное, дистанционное и автоматическое.
Для компенсации воздуха, удаляемого вытяжной противодымной вентиляцией предусмотрены системы подпора воздуха. Оборудование подпора воздуха фирмы "Веза" устанавливается на кровле здания.
Кондиционирование торговых и офисных помещений осуществляется вентиляторными доводчиками-фанкойлами, устанавливаемыми непосредственно в помещениях бутиков и офисов.
Кондиционирование серверной осуществляется с помощью сплит системы. Проектом предусмотрена возможность функционирования сплит систем в зимний период, а также установка резервной сплит системы.

3. Отопление
Проектом разрабатывается система отопления здания, за исключением помещения Магнита (согласно разграничительной ведомости).
Источником теплоснабжения является индивидуальная крышная котельная, с параметрами теплоносителя 90-70°С. Система отопления - двухтрубная горизонтальная из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-91. В качестве отопительных приборов запроектированы стальные радиаторы Korado и воздушно отопительные агрегаты фирмы "Flowair". На всех отопительных приборах устанавливается регулирующая арматура. Выпуск воздуха из системы отопления осущетсвляется воздухоотводчиками установленными на каждом приборе и в верхних точках системы. Для спуска воды из системы в нижних точках предусмотрен дренаж. Для компенсации тепловых удлинений на участках
4. Холодоснабжение
Холодоснабжение осуществляется от холодильной машины (чиллера) установленного на кровле здания. Хладоноситель - вода с параметрами 7-12С
Трубопроводы проходящие через стены и перекрытия проложить в гильзах.
Система холодоснабжения фанкойлов и теплообменников приточных установок принята из трцб стальных электросварных по ГОСТ 10704-91 и труб стальных водогазопроводных по ГОСТ 3262-75 с тепловой изоляцией из вспененного каучука.
Слив конденсата от фанкойлов осуществляется в проектируемую систему бытовой канализации здания через гидрозатворы. Система конденсатопроводов предусмотрена из полипропиленовых труб фирмы "Ecoplastic".
Монтаж сети вести согласно СниП 3.05.01-85 «Внутренние санитарно-технические системы».

Состав: Платы, аксонометрия, общие указания Язык документа

Софт: AutoCAD 2004
