Отопление и вентиляция трехэтажного дома

Тольяттинский государственный университет
Архитектурно-строительный институт
Кафедра Промышленное, гражданское строительство и городское хозяйство
Контрольная работа по учебному курсу «Теплогазоснабжение и вентиляция»
На тему" "Отопление и вентиляция трехэтажного дома"
Тольятти 2018

В данной контрольной работе запроектировано 3-х этажное жилое здание г. Киров. Выполнен теплотехнический расчет наружных ограждающих конструкций. Рассчитаны теплопотери помещений первого, второго и третьего этажей здания. Принята в соответствии с заданием схема теплового пункта и сконструирована система отопления. Выполнен гидравлический расчет системы отопления, увязка стояков, подбор марок отопительных приборов.
Графическая часть содержит план первого этажа, план подвала (техподполья), расчетную аксонометрическую схему отопления.
Содержание
1. Введение
1.1. Исходные данные
1.2. Параметры наружного воздуха
1.3. Параметры внутреннего воздуха
1.4. Архитектуро-планировочное описание объекта
2. Источник теплоснабжения
2.1 Тепловая защита здания
2.2. Теплотехнический расчет наружных ограждающих конструкций…
2.3. Проверка внутренних поверхностей ограждающих конструкций на вероятность выпадения конденсата
2.4.Определение теплопотерь здания
3. Проектирование системы отопления
3.1. Конструирование системы отопления
3.2. Гидравлический расчет системы отопления
3.3.Тепловой расчет отопительных приборов
3.4. Подбор оборудования теплового пункта
4. Приложения. Графическая часть

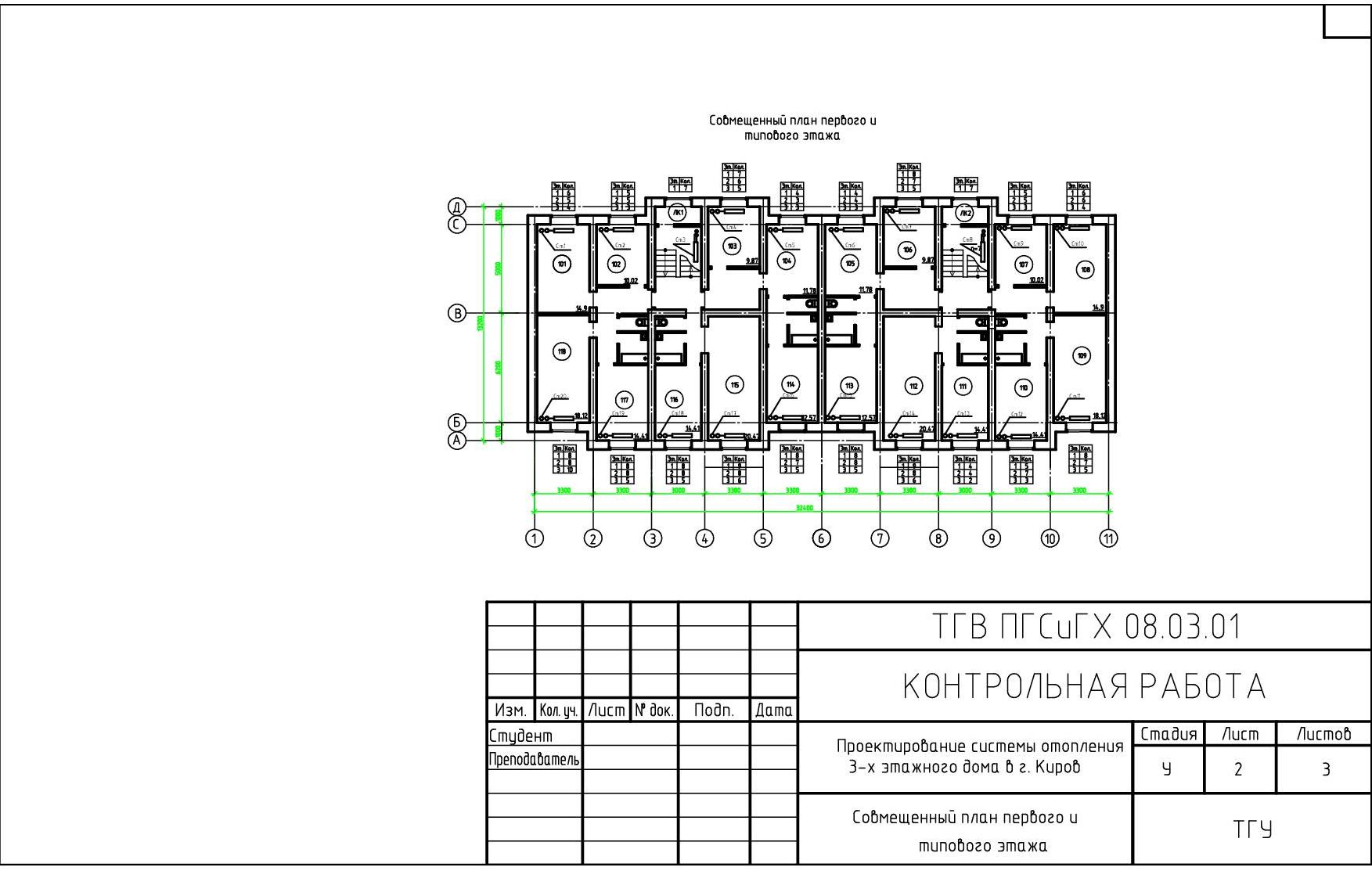

4.1. План первого этажа.
4.2. План подвала (техподполья)
4.3. Расчетная аксонометрическая схема отопления
Библиографический список

Параметры наружного воздуха определяются сводом правил СП 131.13330.2012 (далее – СП) по строительной климатологии [1]для заданного города.
Для холодного периода года по табл. 3.1 выбираются следующие параметры для г. Киров (г. Вятка):
• tн= - 33°C – зимняя температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92;
• Zот= 231 сут. –количество дней со среднесуточной температурой наружного воздуха;
• tн= - 5,4°C – средняя температура периода с температурой наружного воздуха;
• φ =86% – средняя месячная относительная влажность воздуха наиболее холодного месяца;
• vн =5,3м/с– максимальная из средних скоростей ветра по румбам за январь;
• Зона влажности района строительства –2,нормальная– определяется по СП 50.13330.2012прил. В [2].

Состав: Архитектуро-планировочное описание объекта, Источник теплоснабжения, Тепловая защита здания, Теплотехнический расчет наружных ограждающих конструкций, Проверка внутренних поверхностей ограждающих конструкций на вероятность выпадения конденсата, Определение теплопотерь здания, Проектирование системы отопления, Конструирование системы отопления, Гидравлический расчет системы отопления, Тепловой расчет отопительных приборов, Подбор оборудования теплового пункта, Графическая часть, План первого этажа, План подвала, Расчетная аксонометрическая схема отопления Язык документа

Софт: nanoCAD 8

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция трехэтажного дома

Просмотр файлов
Чертежи ТГВ.dwg
Контрольная ТГВ.docx
