Отопление-вентиляция насосной
Данный проект отопления и вентиляции разработан для здания насосной станции, расположенной на территории водозабора. Проект выполнен на основании задания заказчика, архитектурно-строительных и технологических чертежей, в соответствии с действующими нормами, правилами и стандартами.
В случае изменения проектных конструкций наружных ограждений необходима корректировка системы отопления.
Расчетная наружная температура воздуха в холодный период - 40°С.
Расчетная внутренняя температура воздуха в помещениях принята
по СП 31.13330.2012: машинные залы насосных станций 5 °С.
В проекте разработано электрическое отопление.
В качестве нагревательных приборов приняты электропечи ПЭТ - 4.
Вентиляция насосной станции запроектирована приточно-вытяжная с естественным побуждением.
Воздухообмен машинного зала принят из расчета ассимилиции тепловыделений от электродвигателей насосов.
Вытяжка осуществляется из верхней зоны через узел прохода с последующим выбросом через утепленную шахту с установкой дефлектора.
Приток наружного воздуха неорганизованный через открывающиеся окно и дверь.

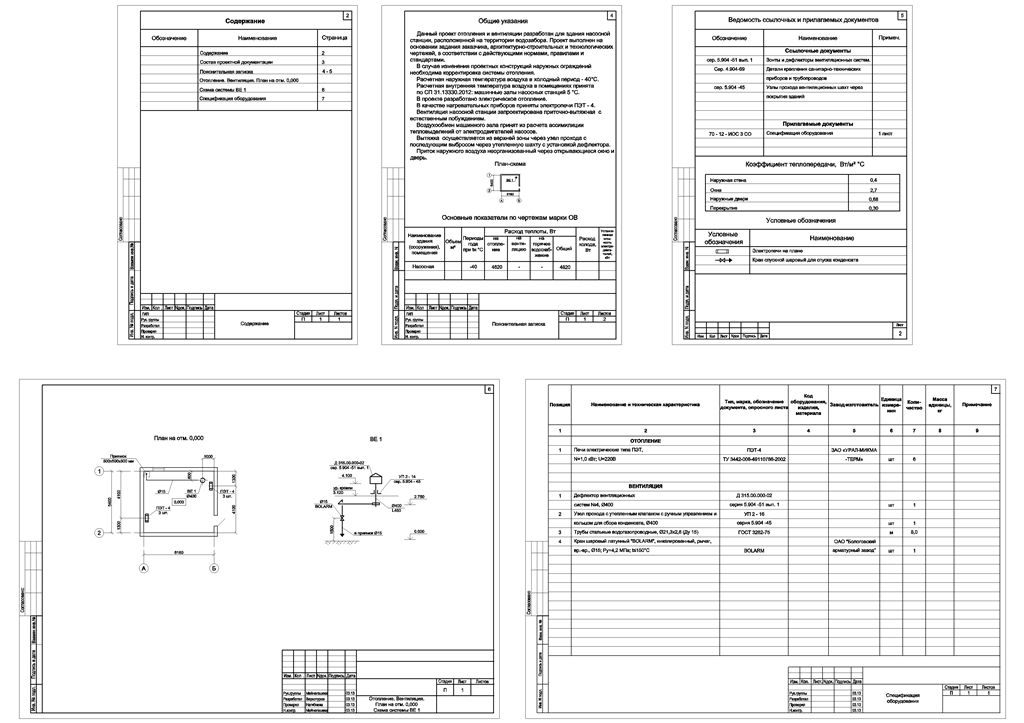

Состав: Содержание; Пояснительная записка; Отопление. Вентиляция. План на отм. 0,000 Схема системы ВЕ 1; Спецификация оборудования
Софт: AutoCAD 2007
