Проект отопления и вентиляции семейной поликлиники на основании задания на проектирование, в соответствии с требованиями КМК 2.04.05-97*, КМК 3.05.01-97. Источником теплоснабжения поликлиники являются водогрейные настенные котлы "Vitodens 200-W", установленные в насосной на 1-м этаже здания. Котлы работают на природном газе. Теплоноситель для системы отопления- вода с параметрами Т1-80°С и Т2-60°С.
Горячее водоснабжение индивидуальное, от электроводонагревателей "Аристон". Отопление
Система отопления принята двухтрубная, горизонтальная, поэтажная с тупиковым движением теплоносителя. Подающие магистрали проложены над полом этажей.
Воздухоудаление из системы отопления предусмотрено через воздухоспускные краны, входящие в стандартный комплект для радиаторов. Для создания циркуляции теплоносителя, в помещении насосной устанавлены насосы (1-рабочий, 1-резервный).
В качестве нагревательных приборов предусматриваются радиаторы алюминиевые секционные "ALUKAM" Н500, совместного узбекско-американского производства, Qс=190Вт. Все нагревательные приборы оборудованы термостатическими угловыми вентилями.
Трубы применяются стальные электросварные по ГОСТ10704-91, стальные водогазопроводные по ГОСТ3262-75 и полипропиленовые армированные стекловолокном PN25 PPRS. На трубопроводах отопления в местах пересечения с внутренними стенами, перегородками и перекрытиями установлены гильзы из обрезков труб, обеспечивающие свободное перемещение труб при изменении параметров теплоносителя. Между гильзой и трубой предусмотрен кольцевой зазор не менее 15мм, заполненный несгораемым эластичным материалом. Трубопроводы от котлов до распределительных гребенок изолируются антикоррозийным масляно-битумным покрытием в 2 слоя по грунту ГФ-021 с последующей теплоизоляцией матами минераловатными на синтетическом связующем с покровным слоем из стеклопластика рулонного. Толщина изоляции для труб- s=40мм.
Вентиляция помещений поликлиники - проектируемая приточно-вытяжная с механическим и естественным побуждением.
Монтаж систем отопления и вентиляции вести в соответствии с требованиями КМК 3.05.01-97 "Внутренние санитарно-технические системы".
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Поликлиника на 200 посещений ОВ
Поликлиника на 200 посещений ОВ
0
2
269
0
0
80

Сообщить о проблеме
Автор
Дата
28.07.2021
Язык
Русский

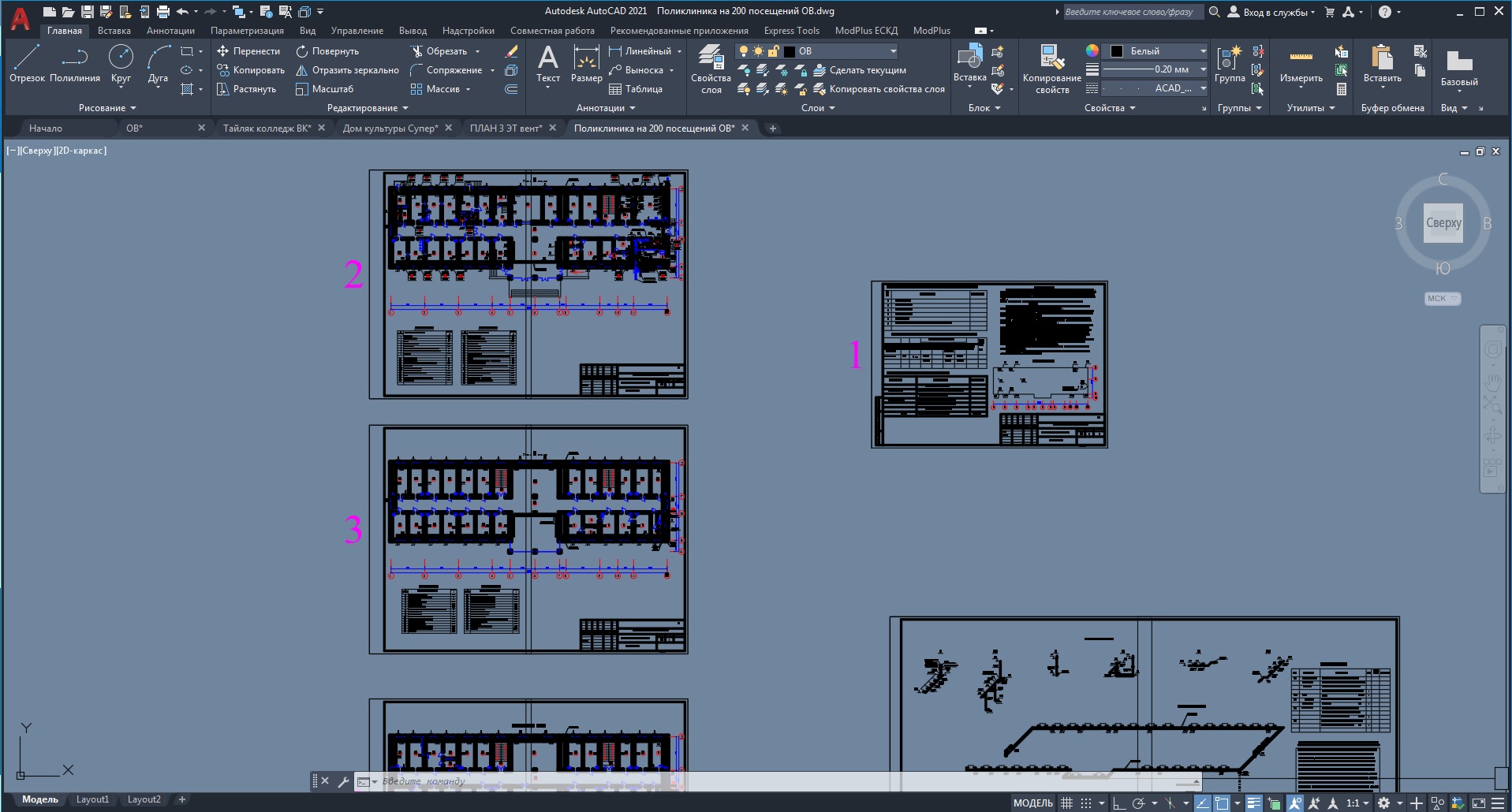

Состав
