Поликлиника на 500 посещений

0
1
780
3
0

При разработке проекта "Строительство поликлиники на 500 посещений принято:
Степень огнестойкости - I;
Уровень ответственности здания - I;
Класс по функциональной пожарной опасности - Ф3-4.,
Класс пожарной опасности строительных конструкций - С0;
Площадка строительства имеет следующие природно-климатические характеристики:
- климатический район III-В;
- расчетная зимняя температура наиболее холодной пятидневки - минус 20,1°С;
- скоростной напор ветра - 39кгс/м2;
- вес снегового покрова - 120кгс/м2;
- расчетный срок службы здания - 50 лет
- сейсмичность участка строительства:
- для галечникового грунта - 9 баллов;
- для суглинка - 10 баллов.;
Согласно отчету об инженерно-геологических условиях, в пределах сжимаемой толщи грунтов выделены следующие
инженерно-геологические элементы:
ИГЭ №1 - Суглинок коричневого цвета, твердой консистенции, легкий, просадочный.
ИГЭ №2 - Галечниковый грунт с песчаным заполнением и включением валунов до 10-15%.
Под почвенно-растительным слоем мощностью около 20см, расположен твёрдый просадочный суглинок мощностью от 2,3 до 3,2м. Просадочность его от 3 до 4см на эту мощность. Тип по просадочности I (первый). Под суглинком располагается галечниковый грунт с песчаным заполнением и включением валунов 10-15%, вскрытые на мощность до 12,3м.
Грунтовые воды не вскрыты до глубины бурения 15,0м от дневной поверхности.
Проектируемое здание 3-х этажное с техническим подпольием и с нулевым этажом, сложное в плане. По конструктивному решению здание относится к рамно-связевой конструктивной схеме из монолитного железобетона. Высота технического подполье 2.4 м, нулевой и типовые этажи–3,3 м.
Фундаменты - ленточный высотой 600мм, шириной 600мм и 1000мм, отдельно стоящие фундаменты 1500х1500х600мм, 1800х1800х600мм, под лифтовые шахты предусмотрен фундаментная плита толщиной 600мм. Бетон класса С20/25, W8, F150 толщиной 600мм.
Вертикальные конструкции - колонны- 500х500 мм. Бетон класса С20/25.
Наружные стены - из монолитного железобетона толщиной 200 мм. Бетон класса С20/25.
Диафрагмы жесткости - из монолитного железобетона толщиной 250 мм. Бетон класса С20/25.
Горизонтальные конструкции балки- 500х500 мм. Бетон класса С20/25.
Плиты перекрытия и плита покрытия из монолитного железобетона толщиной – 200 мм. Бетон марки С20/25.
Лестницы — монолитные железобетонные, междуэтажные площадки монолитные железобетонные толщиной 200мм из бетона марки С20/25.



Дата
28.10.2022
Язык
Русский
Состав

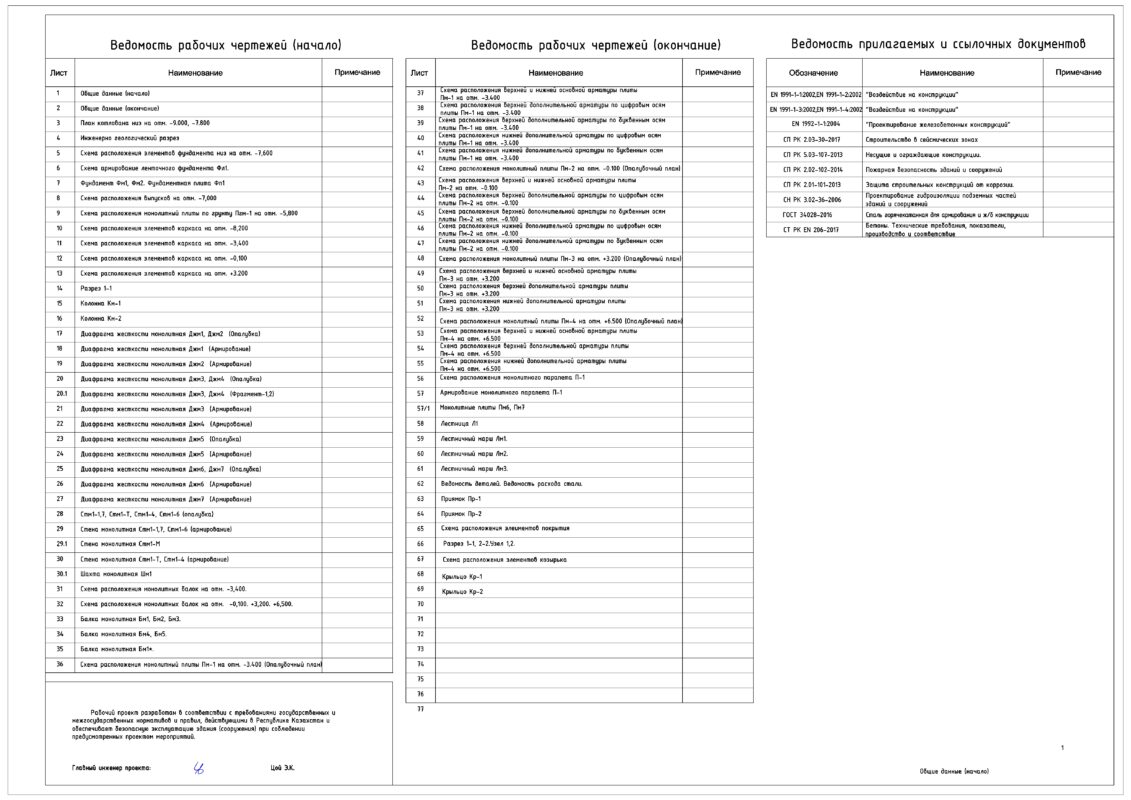

Чертежи КЖ. Расчеты в ЛИРА САПР.
Софт
AutoCAD 2019 Как открыть?
Содержимое архива
  • Для загрузки
    • Блок 1a
      • Файлы расчета
        • сбор нагрузок.ods
        • 0510-Блок А-en-2-для армирования.lir
      • Чертежи
        • Блок А_л.74 (1).dwg
        • Блок А_л.37-62.dwg
        • Блок А_л.63-68.dwg
        • Блок А_л.74.dwg
        • Блок А_л.69-73.dwg
        • Блок А_л.5-9.dwg
        • Блок А_л.10-31.1.dwg
        • Блок А_л.32-36.dwg
        • Блок А_л.1-4 (2).dwg
    • РПЗ БЛОК С -армирование.docx
    • РПЗ БЛОК А.docx
    • РПЗ БЛОК Е.docx
    • Блок 1c
      • Файлы расчета
        • БЛОК С-D - en для армирования .lir
      • Чертежи
        • Блок С_л.10-30.1.dwg
        • Блок С_л.58-62.dwg
        • Блок С_л.1-4.dwg
        • Блок С_л.65-67.dwg
        • Блок С_л.36-57 (1).dwg
        • Блок С_л.68-69 (1).dwg
        • Блок С_л.1-4 (1).dwg
        • Блок С_л.63-64.dwg
        • Блок С_л.68-69.dwg
        • Блок С_л.65-67 (1).dwg
        • Блок С_л.36-57 (1) (1).dwg
        • Блок С_л.31-35.dwg
        • Блок С_л.5-9.dwg
        • Блок С_л.36-57 (2).dwg
    • Блок 1e
      • Файлы расчета
        • БЛОК Е - en для армирования .lir
      • Чертежи
        • Блок Е_л.72-74.dwg
        • Блок Е_л.78-79.dwg
        • Блок Е_л.75-77.dwg
        • Блок Е_л.62-71.dwg
        • Блок Е_л.1-4.dwg
        • Блок Е_л.40-61 (1).dwg
        • Блок Е_л.35-39.dwg
        • Блок Е_л.10-34.1.dwg
        • Блок Е_л.5-9.dwg
        • Блок С_л.36-57.dwg
