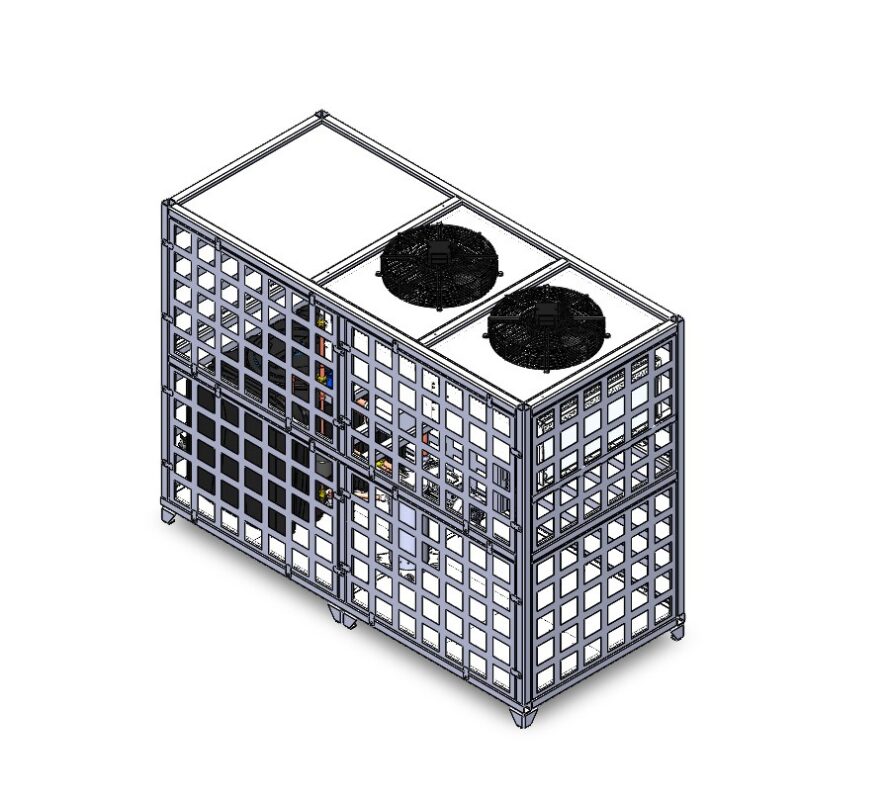

Приблизительная компоновка чиллера. В сборке присудствуют все важные компоненты. Работа выполнена в программк Solidworks 2023.
Длина - 2367,86
Ширина - 1758,9
Толщина - 963
Основные элементы без истории построения:
1) Каркас
2) Теплообменник HBL 50C- 40D
3) Вентилятор YWF4Е-450S
4) Компрессор YH175T YH200T
5) Насос LEO AC220
6) Фильтр-осушитель DCL 305S
7) Смотровое стекло Danfoss SGN 16(SGN_6-22)
8) Клапан соленоидный EVR10 (D16
9) ТРВ (Alco TJRE-12SW)
10) Кран 25 мм
11) Реле протока FQS-U30G
Все компоненты без истории построения кроме каркаса.
Технических характеристик нет.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Приблизительная компоновка чиллера
Приблизительная компоновка чиллера
0
0
133
2
0
60
Сообщить о проблеме
Автор
Хачатур Карапетян
Дата
03.05.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
GBC_10-67( GBC 16s).SLDPRT
-
Вентилятор YWF4Е-450S.SLDPRT
-
Емкость ЭВП 200.SLDPRT
-
Каркас.SLDPRT
-
Клапан предохранительный.SLDPRT
-
Клапан соленоидный EVR10 (D16.SLDPRT
-
Компрессор YH175T YH200T.SLDPRT
-
Конденсатор ALH 114.SLDPRT
-
Кран 25 мм.SLDPRT
-
Кронштейн переходник.SLDPRT
-
Макет.SLDPRT
-
Насос LEO AC220.SLDPRT
-
Ножка.SLDPRT
-
Обратный клапан с пластиковым сердечником AQUALINK 1-2 2342.SLDPRT
-
Основа.SLDASM
-
Полка.SLDPRT
-
Реле давления.SLDPRT
-
Реле протока FQS-U30G.SLDPRT
-
Сборка1.SLDASM
-
Смотровое стекло Danfoss SGN 16(SGN_6-22).SLDPRT
-
ТРВ (Alco TJRE-12SW).SLDPRT
-
Теплообменник HBL 50C- 40D.SLDPRT
-
Фильтр-осушитель DCL 305S.SLDPRT
-
Фильтр резьбовой 1 дюйм.SLDPRT
-
Чиллер.STEP
-
Шаровой запорный вентиль GBC_10-67(GBC 22s).SLDPRT
-
Шаровой запорный вентиль GBC_10-67.SLDPRT
-
кровля.SLDPRT
-
переходник с 19,05 на 22,23.SLDPRT
-
переходник с 19,05 на 28,58.SLDPRT
-
переходник с 28,58 на 41,28.SLDPRT
-
переходник с 28,58 на 53,98.SLDPRT
-
переходник с 32 на 22.SLDPRT
-
переходник с 34,93 на 53,98.SLDPRT
-
переходник с 41,28 на 53,98.SLDPRT
-
разворот 9.53 мм.SLDPRT
-
разворот 12.70 мм.SLDPRT
-
разворот 15.88 мм.SLDPRT
-
разворот 19.08 мм.SLDPRT
-
секция 1.SLDPRT
-
секция 2.SLDPRT
-
тройник 9,53 мм.SLDPRT
-
тройник 12,70 мм.SLDPRT
-
тройник 15,88 мм.SLDPRT
-
тройник 19,05 мм.SLDPRT
-
тройник 25,40 мм.SLDPRT
-
тройник 28,58 мм.SLDPRT
-
тройник 41,28 мм.SLDPRT
-
тройник 53,98 мм.SLDPRT
-
труба.SLDPRT
-
труба 25.SLDPRT
-
труба для датчика потока.SLDPRT
-
угол 1 дуйм.SLDPRT
-
угол 9.53 мм.SLDPRT
-
угол 12.7 мм.SLDPRT
-
угол 15.88 мм.SLDPRT
-
угол 19.05 мм.SLDPRT
-
угол 22.23 мм.SLDPRT
-
угол 25.4 мм.SLDPRT
-
угол 30.20 мм.SLDPRT
-
угол 34.93 мм.SLDPRT
-
угол 41.28 мм.SLDPRT
-
угол 53.98 мм.SLDPRT
