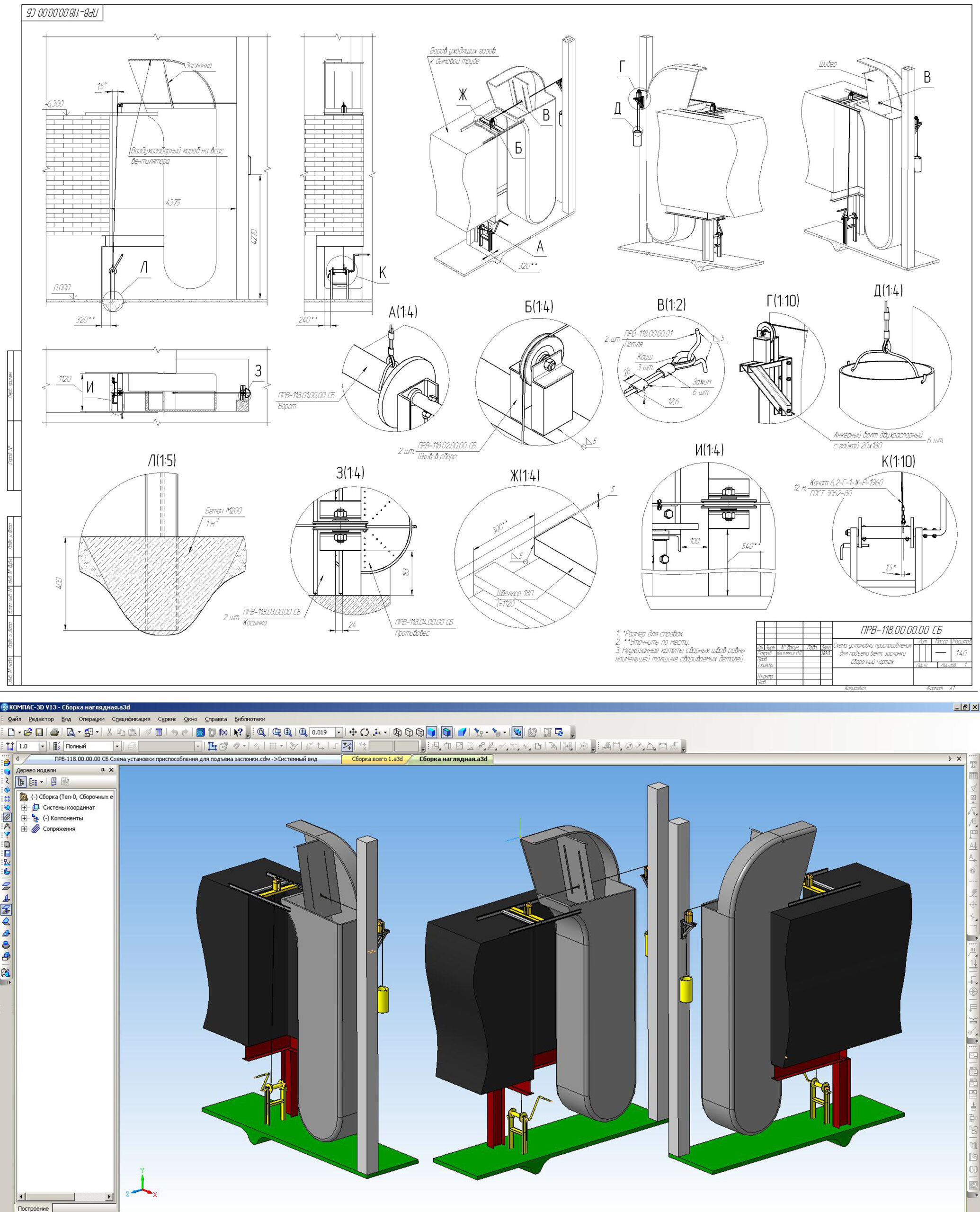

Приспособление для дистанционного управления вентиляционной заслонкой спроектирована с целью облегчить обслуживание последней по причине затруднительного к ней доступа. Фиксация заслонки в нужном положении достигалась за счет точечной приварки заслонки к существующим металлоконструкциям, что причиняло существенные трудности при обслуживании и ремонте. Приспособление для изменения положения заслонки представляет собой барабан с рукояткой, который крепится на двух швеллерах на нулевой отметке. При вращении на барабан наматывается лебедка, которая через систему шкивов связана с заслонкой. Фиксация барабана происходит при помощи специального стопора. В исходное положение заслонку возвращает противовес.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Приспособление для подъема вентиляционной заслонки
Приспособление для подъема вентиляционной заслонки
0
54
372
0
0
80
Автор
Максим Палыч
Николенко
Дата
11.05.2017
Язык
Русский
Состав
3D сборка, деталировка, сборочный чертеж, чертежи для изготовления
Софт
КОМПАС-3D 13 sp1
Как открыть?
Содержимое архива
-
Чертеж ворота.cdw
-
ПРВ-118.01.02.01 Труба.cdw
-
Сборка барабана для подъма лебедки.a3d
-
Двутавр 3.m3d
-
Швеллер 24Пх1300.m3d
-
Швеллер 40Пх400.m3d
-
Чертеж уголка для шкива в сборе.cdw
-
ПРВ-118.01.02.00 СБ Рычаг .cdw
-
Заглушка.m3d
-
Рукоятка2.m3d
-
Двутавр 1.m3d
-
Уголок 63х6х700.m3d
-
Шайба 24х73х4.m3d
-
Сборка заслонки и противовеса.a3d
-
Пластина s=10.m3d
-
Втулка для ворота.m3d
-
Труба 59х3х1300.m3d
-
Чертеж всего.cdw
-
П-образный профиль 1,0.m3d
-
Швеллер 14Пх40 с отв.m3d
-
Швеллер 10Пх2500.m3d
-
Трос 6,2 фрагмент 1.m3d
-
Рукоятка.m3d
-
Лист - заслонка.m3d
-
Крючок 1.m3d
-
Чертеж донышка.cdw
-
ПРВ-118.03.00.00 СБ Косынка.cdw
-
Трос 6,2 фрагмент 2.m3d
-
Коуш.m3d
-
Чертеж швеллера для затвора.cdw
-
Втулка медная.m3d
-
ПРВ-118.01.03.04 Затвор.cdw
-
Двутавр 2.m3d
-
Чертеж ручки ведра.cdw
-
Сборка шкива с уголком.a3d
-
шайба 60х36х4.m3d
-
Сборка из уголков 63-х.a3d
-
ПРВ-118.02.00.00 СБ Шкив в сборе.cdw
-
Сборка наглядная.a3d
-
Анкер 20х180.a3d
-
ПРВ-118.04.00.02 Рукоятка.cdw
-
Чертеж трубы для барабана.cdw
-
Чертеж вала.cdw
-
Чертеж втулки для каркаса.cdw
-
Зажим троса алюминиевый.m3d
-
Уголок 45х5х308.m3d
-
Шкив d=200.m3d
-
Швеллер 14Пх500.m3d
-
Сборка троса с коушами 1.a3d
-
Штифт.m3d
-
Ось 24х207.m3d
-
Блок.m3d
-
Швеллер 14Пх1300.m3d
-
Чертеж рукоятки для рычага.cdw
-
Крюк №1.m3d
-
ПРВ-118.00.00.00 СБ Схема установки приспособления для подъема заслонки.cdw
-
Труба 32х3х60.m3d
-
Швеллер 14Пх250.m3d
-
ПРВ-118.01.01.00 СБ Барабан.cdw
-
Сборка шкива с уголком 2.a3d
-
Чертеж 63-х уголков.cdw
-
Швеллер 40Пх1000.m3d
-
Дно ведра.m3d
-
Чертеж фланца.cdw
-
ПРВ-118.01.01.03 Заглушка.cdw
-
Чертеж втулки для рукоятки.cdw
-
Рукоятка для ведра.m3d
-
Уголок 40х4х2000.m3d
-
Швеллер 20Пх250.m3d
-
ПРВ-118.04.00.00 СБ Противовес.cdw
-
Чертеж шкива просто.cdw
-
Вал.m3d
-
ПРВ-118.01.03.02 Стойка №2.cdw
-
Крюк из троса.m3d
-
Уголок 40х4х630.m3d
-
ПРВ-118.01.03.01 Стойка №1.cdw
-
Чертеж шкива 1.cdw
-
Чертеж барабана.cdw
-
Чертеж затвора.cdw
-
Сборка петли коуша и зажимов для троса 6,2.a3d
-
Чертеж заглушки.cdw
-
Сборка ведра.a3d
-
Чертеж трубы для рычага.cdw
-
Крюк №2.m3d
-
Затвор.m3d
-
Петля троса 6,2 ГОСТ 3062-80.m3d
-
ПРВ-118.01.03.05 Швеллер.cdw
-
Чертеж рычага.cdw
-
Сборка всего 1.a3d
-
Уголок 40х4х2000 зеркально.m3d
-
ПРВ-118.01.01.02 Фланец.cdw
-
ПРВ-118.02.00.04 Уголок.cdw
-
Чертеж шкива на швеллерах.cdw
-
Уголок 40х4х1000.m3d
-
Чертеж рукоятки 2.cdw
-
Втулка для рукоятки.m3d
-
ПРВ-118.01.00.00 СБ Ворот.cdw
-
ПРВ-118.01.01.01 Труба.cdw
-
Колонна.m3d
-
Труба 102х5.m3d
-
Уголок 63х5х200.m3d
-
Фланец правый.m3d
-
ПРВ-118.01.02.02 Рукоятка.cdw
-
Сборка противовеса.a3d
-
Фрагмент кожуха шибера.m3d
-
Чертеж коуша.cdw
-
Сборка троса с коушами 2.a3d
-
ПРВ-118.02.00.03 Втулка.cdw
-
Сборка первого направляющего шкива.a3d
-
Уголок 63х6х500.m3d
-
ПРВ-118.02.00.01 Шкив.cdw
-
Уголок 45х5х437.m3d
-
ПРВ-118.01.03.00 СБ Каркас.cdw
-
Труба-ведро.m3d
-
ПРВ-118.04.00.01 Дно.cdw
-
Чертеж ведра.cdw
-
Ось 24.m3d
-
Фрагмент большой чего-то там.m3d
-
ПРВ-118.02.00.02 Ось.cdw
-
Уголок 50х6х150.m3d
-
ПРВ-118.01.03.03 Втулка.cdw
-
Чертеж каркаса.cdw
