Заслонка с ручным приводом вентиляционная

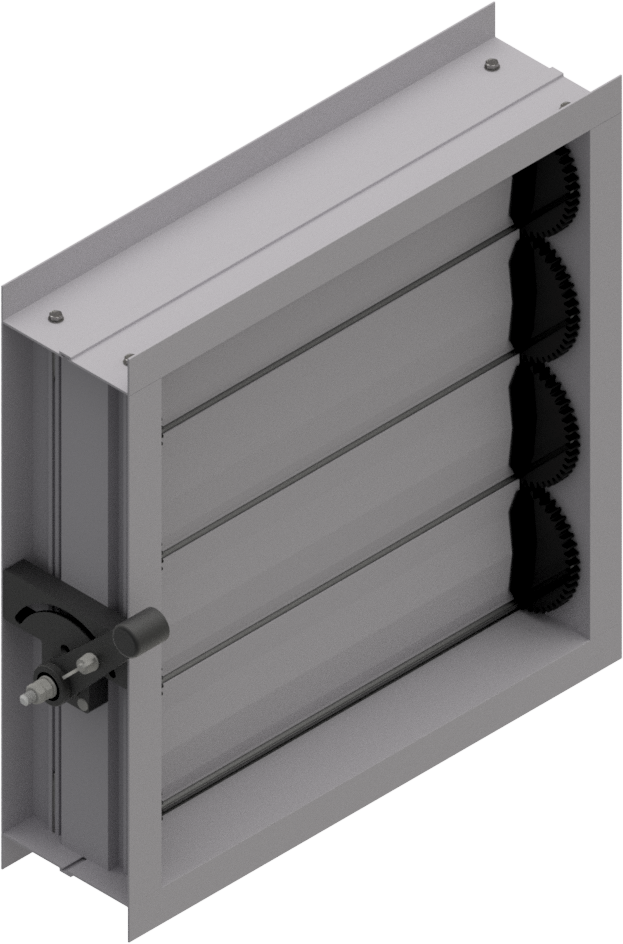

Заслонка с ручным приводом служит для полного или частичного перекрытия вентиляционного канала при настройке расхода воздуха в работающей системе вентиляции или ее полной остановке. Прямоугольной формы.

Для выбора заслонки в параметрической таблице выбираем из списка нужную:
Заслонка с ручным приводом 100x200
Заслонка с ручным приводом 200x200
Заслонка с ручным приводом 200x300
Заслонка с ручным приводом 200x400
Заслонка с ручным приводом 300x200
Заслонка с ручным приводом 300x300
Заслонка с ручным приводом 300x400
Заслонка с ручным приводом 300x500
Заслонка с ручным приводом 300x600
Заслонка с ручным приводом 300x800
Заслонка с ручным приводом 400x200
Заслонка с ручным приводом 400x300
Заслонка с ручным приводом 400x400
Заслонка с ручным приводом 400x500
Заслонка с ручным приводом 400x600
Заслонка с ручным приводом 400x800
Заслонка с ручным приводом 400x1000
Заслонка с ручным приводом 500x200
Заслонка с ручным приводом 500x300
Заслонка с ручным приводом 500x400
Заслонка с ручным приводом 500x500
Заслонка с ручным приводом 500x600
Заслонка с ручным приводом 500x800

Состав: Параметрическая 3D сборка Язык документа

Софт: Autodesk Inventor 2017 SP1

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Заслонка с ручным приводом вентиляционная

Профиль P125.ipt
Профиль P126.ipt
Профиль P128.ipt
G63\G63x100.ipt
G63\G63x200.ipt
G63\G63x300.ipt
G63\G63x400.ipt
G63\G63x500.ipt
G63\lockfile.lck
G65\G65x100.ipt
G65\G65x200.ipt
G65\G65x300.ipt
G65\G65x400.ipt
G65\G65x500.ipt
G65\lockfile.lck
N830\lockfile.lck
N830\N830-01.ipt
N830\N830-02.ipt
N840\DIN 125 - A 6,4.ipt
N840\DIN 125 - A 8,4.ipt
N840\DIN 315 - M6.ipt
N840\DIN 603 - M6 x 25.ipt
N840\DIN 934 - M8 x 1,25.ipt
N840\lockfile.lck
N840\N840-01.ipt
N840\N840-02.ipt
N840\N840-03.ipt
N840\N840.iam
Профиль P118\lockfile.lck
Профиль P118\Профиль P118x100.ipt
Профиль P118\Профиль P118x200.ipt
Профиль P118\Профиль P118x300.ipt
Профиль P118\Профиль P118x400.ipt
Профиль P118\Профиль P118x500.ipt
Профиль P125\lockfile.lck
Профиль P125\Профиль P125x1000-01.ipt
Профиль P125\Профиль P125x1000.ipt
Профиль P125\Профиль P125x200-01.ipt
Профиль P125\Профиль P125x200.ipt
Профиль P125\Профиль P125x300-01.ipt
Профиль P125\Профиль P125x300.ipt
Профиль P125\Профиль P125x400-01.ipt
Профиль P125\Профиль P125x400.ipt
Профиль P125\Профиль P125x500-01.ipt
Профиль P125\Профиль P125x500.ipt
Профиль P125\Профиль P125x600-01.ipt
Профиль P125\Профиль P125x600.ipt
Профиль P125\Профиль P125x800-01.ipt
Профиль P125\Профиль P125x800.ipt
Профиль P126\lockfile.lck
Профиль P126\Профиль P126x100.ipt
Профиль P126\Профиль P126x200.ipt
Профиль P126\Профиль P126x300.ipt
Профиль P126\Профиль P126x400.ipt
Профиль P126\Профиль P126x500.ipt
Прочие изделия\DIN 7337 - A4,8 x 30 x 21.ipt
Прочие изделия\DIN 7504 K 4,8x50.ipt
Прочие изделия\lockfile.lck
G63.ipt
G65.ipt
N850.ipt
Заслонка с ручным приводом.iam
Заслонка с ручным приводом.ipj
Профиль P118.ipt
Content Center Files\R2014
Content Center Files
G63
G65
N830
N840
Профиль P118
Профиль P125
Профиль P126
Прочие изделия
