Приточно вытяжная вентеляция в срубном здании под ресторанный комплекс

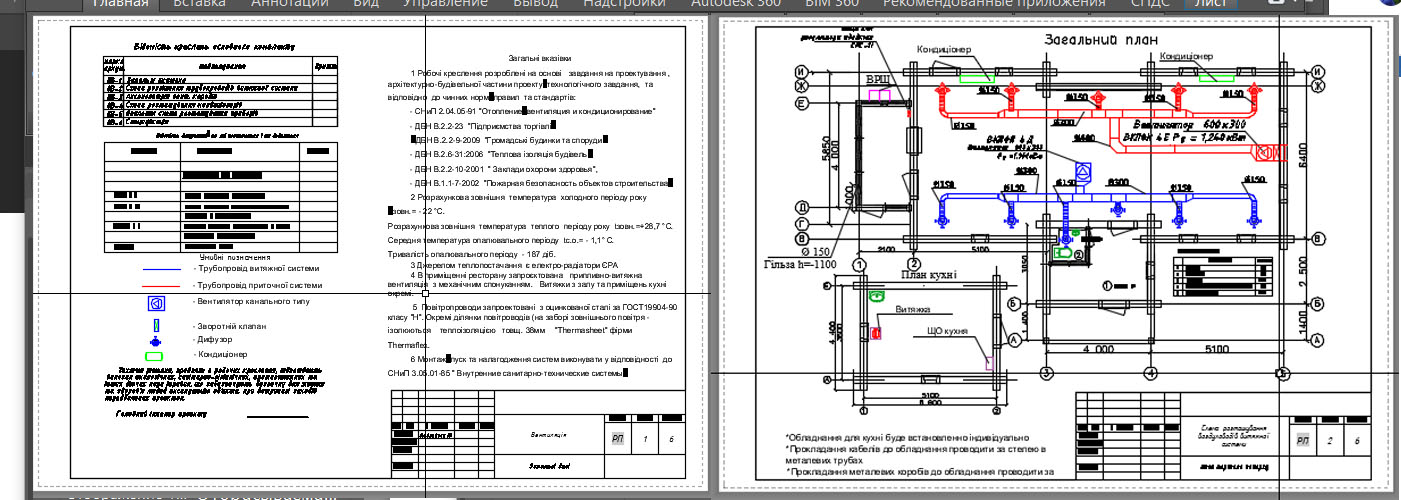

В проекте разработана приточно - вытяжная система вентиляции планы схемы аксонометрия

Загальні вказівки
1 Робочі креслення розроблені на основі завдання на проектування , архітектурно-будівельної частини проекту, технологічного завдання, та
відповідно до чинних норм, правил та стандартів:
- СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование"
- ДБН В.2.2-23 "Підприємства торгівлі",
-ДБН В.2.2-9-2009 "Громадські будинки та споруди",
- ДБН В.2.6-31:2006 "Теплова ізоляція будівель",
- ДБН В.2.2-10-2001 " Заклади охорони здоровья",
- ДБH В.1.1-7-2002 "Пожарная безопасность объектов строительства".
2 Розрахункова зовнішня температура холодного періоду року
tзовн.= - 22 °C.
Розрахункова зовнішня температура теплого періоду року tзовн.=+28,7 °C.
Середня температура опалювального періоду tс.о.= - 1,1° C.
Тривалість опалювального періоду - 187 діб.
3 Джерелом теплопостачання є електро-радіатори ЄРА
4 В приміщенні ресторану запроєктована припливно-витяжна вентиляція з механічним спонуканням. Витяжки з залу та приміщень кухні окремі.
5 Повітропроводи запроектовані з оцинкованої сталі за ГОСТ19904-90 класу "Н". Окремі ділянки повітроводів (на заборі зовнішнього повітря - ізолюються теплоізоляцією товщ. 38мм "Thermasheet" фірми Thermaflex.
6 Монтаж, пуск та налагодження систем виконувати у відповідності до
СHиП 3.05.01-85 " Внутренние санитарно-технические системы".
