Приточно-вытяжная установка 1400х4410х1786

Приточно-вытяжная установка предназначена для подачи в здание чистого воздуха и удаление с него углекислого газа. Технические данные проектируемой установки:
размеры: 1400х4410х1786;
расход воздуха: 7855 метров кубических в час;
скорость воздуха: 2,2 м/с;

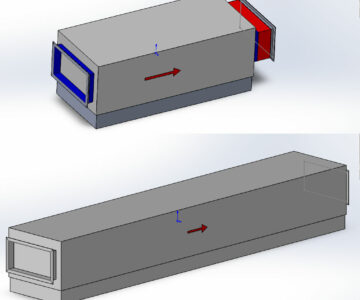

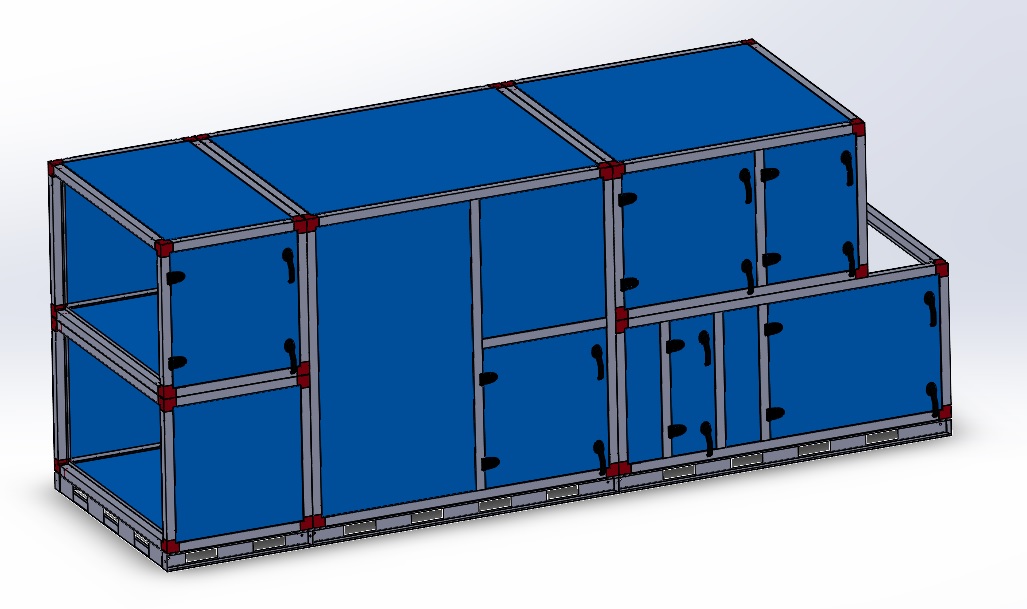

Спроектирован только каркас, который выполнен из алюминиевого сплава. Имеются дверцы для удобства монтажа. Установка устанавливается на шасси (спроектируемый каркас из гнутых профилей, соединенных между собой).

Состав: 3D cборка + детали

Софт: SolidWorks 2020, SP3
