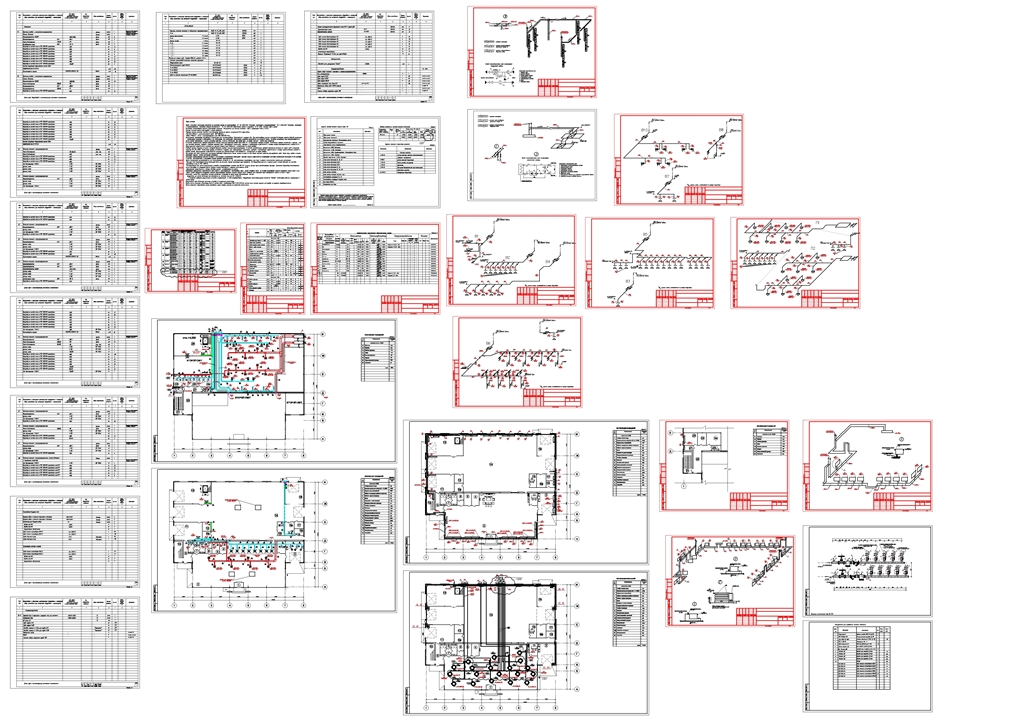

Отопление, вентиляция и кондиционирование, узел ввода тепловой сети автосалона в московской области. планы, схемы.
Общие указания.
Проект отопления и вентиляции разработан на основании задания на проектирование, СП 60.13330.2012 "Отопление, вентиляция и кондиционирование", СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности", СП 118.13330.2012 Общественные здания и сооружения, СП 50.13330 "Тепловая защита зданий".
Источником теплоснабжения является существующая котельная. Теплоноситель для системы отопления - вода с параметрами Тп=90 С,То=70 С.
Система отопления принята двухтрубная с нижней разводкой.
Разводка системы отопления торгового зала выполнена трубами из сшитого полиэтилена PE-Xc фирмы Rehau:
-∅16.2x2.6-∅40x6.0 - металлополимерная труба RAUTITANstabil,
-∅50х6.9-∅63x8.6 - PE-Xa с кислородозащитным слоем ЭВАЛ RAUTITAN flex.
Магистральные трубопроводы проложенные в конструкции пола теплоизолированы "Энергофлексом" толщиной 13мм. При проектировании системы отопления во внимание приняты свойства полиэтилена - температурное удлинение и необходимость его компенсации. Для компенсации температурных удлинений используются углы поворота трассы. Установка неподвижных опор предусматривается в местах изгиба трубопровода, в местах установки арматуры, в местах ответвлений при помощи муфт, на прямых участках - скобой между фитингами.
В качестве нагревательных приборов применяются стальные панельные радиаторы KORADO марки RADIK VK со встроенными терморегуляторами. Отопительные приборы установлены у наружных стен под световыми проемами, подводки к приборам подведены снизу. Присоединение отопительных приборов к трубопроводам осуществляется с помощью запорно-присоединительных клапанов RLV-K. Воздухоудаление осуществляется клапанами для удаления воздуха (кран Маевского), установленные на каждом приборе.
Разводка системы отопления остальных помещений выполнена трубами стальными водогазопроводными. В качестве нагревательных приборов применяются регистры из гладких труб и секционные радиаторы МС-140 и В500. Отопительные приборы установлены у наружных стен. Присоединение отопительных приборов к трубопроводам осуществляется с помощью термостатических клапанов и шаровых кранов. Воздухоудаление осуществляется клапанами для удаления воздуха (кран Маевского), установленные на каждом приборе.
Для прохода труб через строительные конструкции необходимо предусмотреть гильзы, диаметр которых на 10мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом.
Вентиляция запроектирована приточно-вытяжная с естественным и механическим побуждением. Удаление воздуха осуществляется независимыми системами механической вентиляции В1-В10 удобными в монтаже, малогабаритными и обладающими низкими шумовыми характеристиками.
Приток механический организованный за счет вентиляционных установок П1, П2, неоганизованный открывающихся окон ворот и дверей и неплотностей строительных конструкций.
Прокладку всех воздуховодов систем вентиляции вести под потолком, внутри конструкций ферм перекрытия. Все воздуховоды круглого и прямоугольного сечения выполнить из листовой оцинкованной стали по ГОСТ 19904-91.
На воздуховодах всех систем предусмотрена установка огнезадерживающих клапанов типа ОКС 1М в местах прохода через противопожарные преграды. Транзитные воздуховоды вентиляционных систем проходящие по помещениям других пожарных отсеков выполняются с пределом огнестойкости IE150.
Дымоудаление осуществляется с помощью световых куполов устанавливаемых на кровле.
Компенсация дымоудаления осуществляется через ворота с электроприводом. Электропривод ворот, должен открывать проем по условию непревышения скорости воздушного потока более 6 м/с.
Ворота здания оборудуются воздушными завесами предотвращающие врывание холодного воздуха внуть помещения при открывании ворот.Одновременно открыты не более 2 ворот.
Вентиляция, должна быть оборудована системой автоматики отключающей во время пожара вентиляционные системы.
Воздуховоды для систем вентиляции изготавливаются из листовой стали по ГОСТ 14918-87*.
В помещении серверной предусмотрена установка кондиционеров, со 100% резервированием, оборудованных низкотемпературным комплектом "Айсберг" позволяющим работать кондиционеру в зимний период.
Предусмотреть щиты автоматики приточных установок в стандартной комплектации.
Монтаж систем отопления и вентиляции вести в соответствии с требованиями СНиП 3.05.01-85 Все системы после монтажа подлежат регулировке на заданную производительность.
Монтаж импортного оборудования должна производить фирма имеющая лицензию на данный вид деятельности.
