Проект системы отопления и вентиляции г. Самарканд (ОВ)

Общие данные.
Проект системы отопления и вентиляции реконструкция и строительство АТСа №22 на жилой дом по ул. Али Кушчи-7 в г. Самарканде, разработан на основании задания на проектирование, архитектурно-строительных и технологических чертежей.
Расчетная наружная температура наружного воздуха для проектирования системы отопления принята на основании КМК 2.01.01-95
tн.в.= -12°С. Расчетная параметры внутреннего воздуха в помещениях , приняты согласно ШНК 2.08.01-05 "Жилые здания".
Проектирование раздела выполнена согласно КМК 2.04.05-97 "Отопления, вентиляция и кондиционирование".

Источником тепла для систем отопления и горячего водоснабжения являются двухконтурные проточные водогрейные котлы марки
"BS 24FF Аристон" (Узбекистан), работающие на природном газе. Котлы оснащены автоматикой защиты и управления.
Эта система предусматривает: 1. Полуавтоматический розжиг котла. 2. Поддержание в заданных пределах давления и
температуры теплоносителя. 3. Защиту при аварийном повышении давления и температуры воды, прекращении подачи газа и воз-
духа в топку.
Монтаж, наладку и пуск котла производить в соответствии с инструкциями технического паспорта.
В качестве нагревательных приборов приняты алюминиевые секционные радиаторы марки "Алюкам" . Трубы применяются металло-
пластиковые для систем отопления и горячего водоснабжения PN20, для теплоносителя с температурой не менее 95°С.
Трубопроводы в местах пересечения внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков.
Удаление воздуха из системы отопления производится воздухоспускными кранами установленными на радиаторах.
Вентиляция жилого дома приточно-вытяжная с естественным побуждением, через каналы устроенных в стенах.
Монтаж систем отопления и вентиляции вести в соответствии с требованиями КМК3.05.01-97 "Внутренние санитарно-технические
системы".
В первом этаже предусмотрено установка вытежных вентиляторов Smart 23/9 AR.

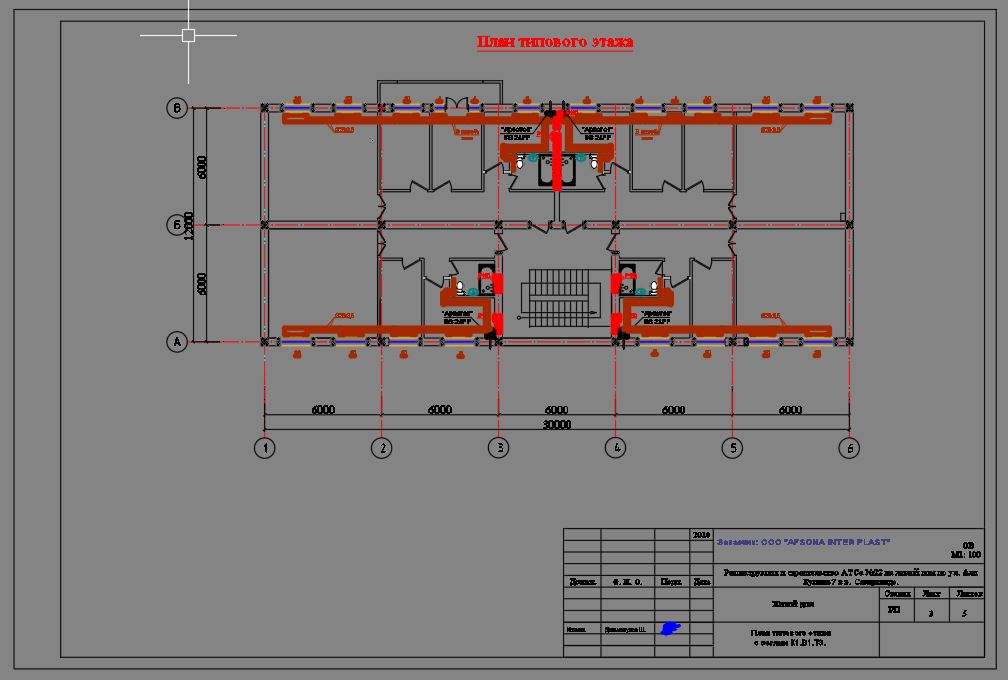

Состав: Общие данные. План 1- го этажа с сетями вентиляции. План типового этажа с сетями T1,Т2. Схема системы отопления . Узел обвязки радиатора. Схема дымохода от котла типа С12. Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Проект системы отопления и вентиляции г. Самарканд (ОВ)

Жил дом 2.dwg
