Проект вентиляции здания городского архива

Настоящим разделом проекта вентиляции здания архива решаются вопросы, предусматривающие обеспечение требуемых по нормам метеорологических условий (температуры, относительной влажности и скорости движения воздуха) в обслуживаемой зоне помещений, выбора основного вентиляционного оборудования и материалов, а также определения потребности в тепле и других энергоресурсах.
Рабочий проект вентиляции с расчетами.

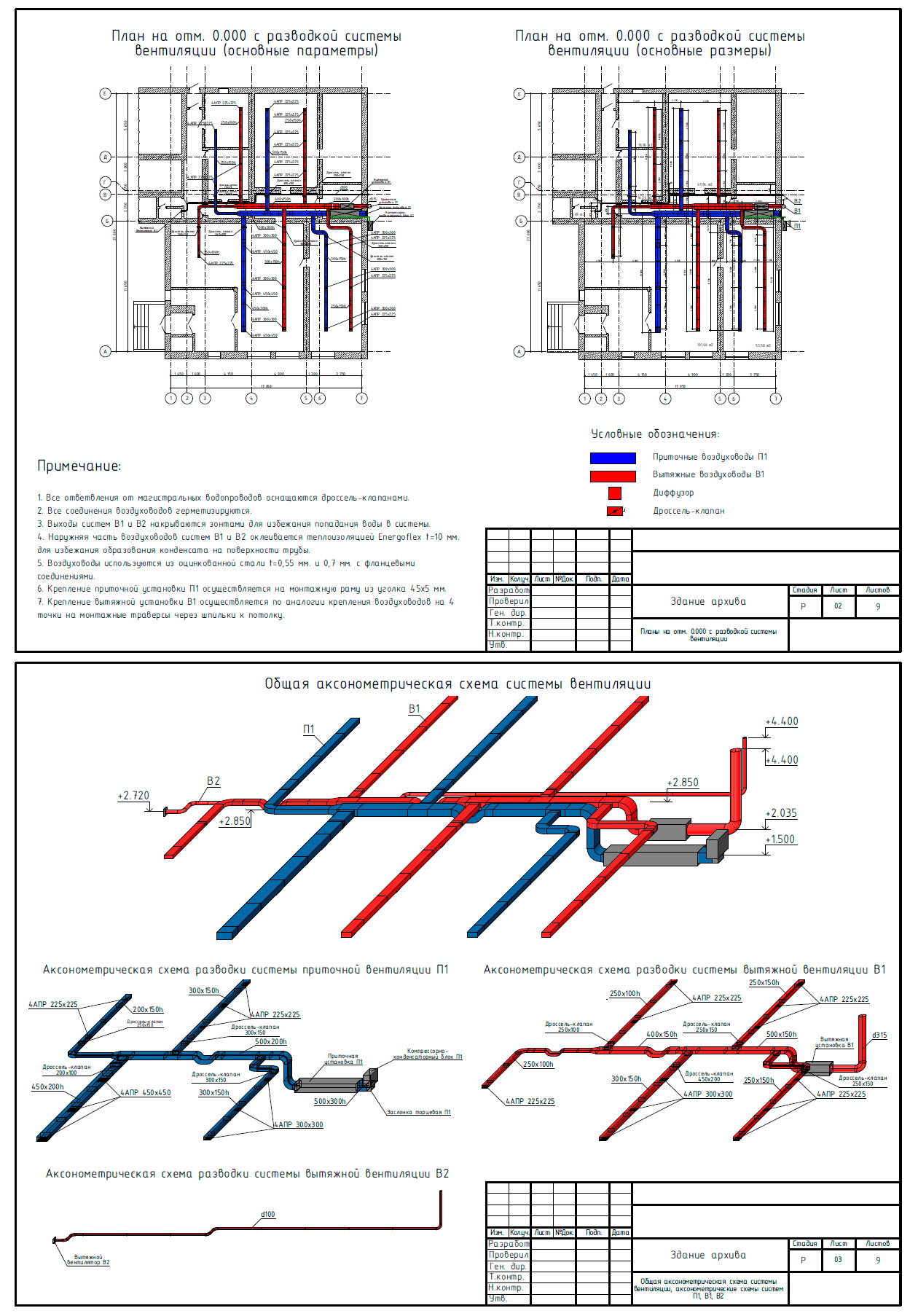

Основные решения по системам вентиляции, кондиционирования и теплоснабжения
Вентиляция
Проектом предусматривается устройство систем приточно-вытяжной вентиляции в помещениях цеха и АБК.
Общее количество механических приточных систем - 1, общее количество механических вытяжных систем: - 2. Установки систем приточной и вытяжной вентиляции располагаются под потолком обслуживаемых помещений. Размещение воздуховодов предусмотрено открытое.
Воздухообмен в помещениях с постоянным пребыванием людей рассчитан на соответствие санитарным нормам по кратности. Согласно данным собственника выделения вредных веществ отсутствуют. Внезапный выброс вредных веществ не возможен. Данные о необходимой производительности предоставлены не были - производительность принята по пропускной способности
вентиляционного патрубка оборудования.
Высота подвесов должна быть минимальной (определить по месту), размеры зонта должны превышать размеры оборудования на 100мм с каждой стороны (определить по месту).
Вопросы связанные с повышением внутренней температуры (выше нормативной) в теплый период года в помещениях, с воздухообменом недостаточным для ассимиляции теплоизбытков общеобменной системой вентиляции, решаются устройством системы охлаждения, интегрированной в приточную систему П1.
Для оптимального воздухораспределения принята схема воздухораздачи "сверху - вверх". Подача приточного воздуха предусматривается непосредственно в рабочую зону с преимущественным пребыванием людей, удаление воздуха предусмотрено из мест образования и скопления тепло- и влагоизбытков.
Воздуховоды систем вентиляции приняты из оцинкованной стали. Толщина стали соответствует указаниям приложения К СП 60.13330.2016.
Теплоснабжение калориферов
Нагрев приточного воздуха осуществляется в водяных калориферах. Параметры теплоносителя 95-70 °C. Необходимо обеспечить перепад давления перед узлом смешения - 50кПа.
Трубопроводы системы выполнить стальными по Гост 3262-75. Трубы стальные водогазопроводные. Для гидравлической балансировки на ответвлениях магистрали предусмотрена установка балансировочных клапанов. Воздух из системы удаляется автоматическими воздухоотводчиками, расположенными в верхних точках системы.
Для крепления труб предусматриваются скользящие и неподвижные опоры по серии 4.904-69. Для прохода труб через строительные конструкции необходимо предусмотреть гильзы, диаметр которых на 10мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом.
Необходимо получить ТУ на подключение у теплоснабжающей организации. Согласовать данный раздел с теплоснабжающей организацией
