Курсовой проект по дисциплине "Вентиляция"
На тему: "Вентиляция промышленного здания г.Москва"
Курск 2015

В данной работе произведен расчет системы вентиляции промышленного здания г.Москва.

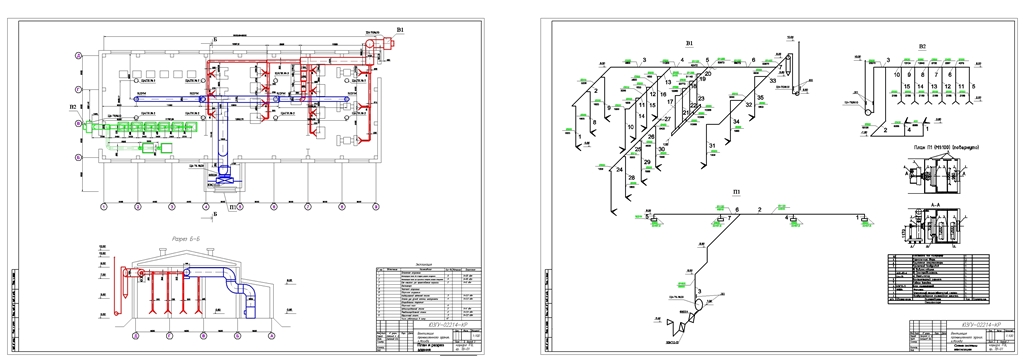

Графическая часть содержит генплан промышленного здания с экспликацией помещений, и изображённым на нём системы вентиляции здания. Также изображена схема системы вентиляции.

Содержание
Краткая характеристика строительных конструкций здания и технологического процесса
1.Расчётные параметры наружного воздуха и
микроклимата помещения
1.1. Определение расчётных параметров наружного воздуха
1.2. Определение расчётных параметров внутреннего воздуха
2. Воздухообмен в помещении
2.1. Теплопоступления от людей
2.2. Тепловыделения от источников искусственного освещения
2.3. Тепловыделения в помещения за счёт солнечной радиации
2.4. Тепловыделения от производственного оборудования и технологических процессов
2.5. Расчёт теплопоступлений от системы отопления
2.6. Расчёт теплопотерь помещением
2.6.1. Теплопотери через наружные ограждения
2.6.2. Теплопотери от инфильтрации воздуха через наружные ограж-я
2.6.3. Расчёт избытка тепла в помещении
3. Расчётные формулы для определения воздухообмена
3.1. Определение воздухообмена для механической приточной
вент-ии
4. Аэродинамический расчёт механической системы вентиляции
4.1. Расчёт дефлекторов
4.2. Расчёт 1 участка механической вытяжной системы вентиляции В1
5. Расчет фильтра
6. Расчёт калориферной установки
7. Расчёт и подбор вентилятора
7.1. Подбор вентилятора для механической приточной системы вен-ии
7.2. Подбор вентилятора для механической вытяжной системы вент-ии
7.3. Подбор вентилятора для механической вытяжной системы вент-ии
8. Расчёт воздушной завесы
8.1. Расчёт и подбор калориферной установки воздушной завесы
8.2. Подбор вентилятора для воздушной завесы
9. Акустический расчёт
Литература

Состав: План и разрез здания, экспликация, схема системы вентиляции, В1, В2, спецификация Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция промышленного здания г.Москва

Chertezh_ventilyatsia_matusov (1).bak
Пояснительная записка.doc
Chertezh_ventilyatsia_matusov (1).dwg
