Вентиляция промышленного здания в городе Томск.

Тольяттинский государственный университет
Кафедра теплогазоснабжение и вентиляция
Курсовой проект по дисциплине «Промышленная вентиляция»
На тему: «Вентиляция промышленного здания»
Тольятти 2015

Аннотация
В данном проекте запроектирована система вентиляции сварочного цеха. Система вентиляции состоит из общеобменной приточной и вытяжной вентиляции, местной вытяжной системы вентиляции. Произведен расчет теплового баланса, воздушного баланса, воздухообмена, подобраны воздухораспределительные устройства, произведен аэродинамический расчет систем механической вентиляции, подобрано оборудование приточной камеры, составлена спецификация оборудования приточной камеры, подобраны вентиляторы.

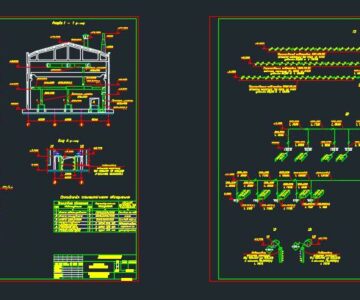

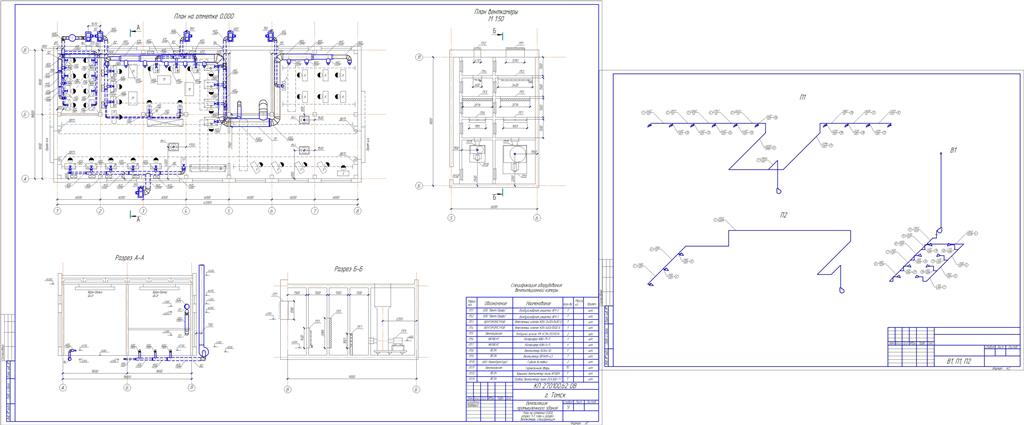

Графическая часть выполняется на двух листах формата А1 и включает в себя план здания, разрез здания, план и разрез приточной камеры, спецификацию оборудования приточной камеры, аксонометрические схемы систем вентиляции.
1 Исходные данные для проектирования
Проектируемый объект – сварочный цех в одноэтажном промышленном здании, общая площадь которого составляет S = 818,81 м², находится в городе Томск. Размер по осям 42x18 м. Фасад здания ориентирован на юг. Сварочный цех состоит из трех частей: сварочного отделения (площадь 404,27м2, высота 11,2м), механического отделения (площадь 295м2, высота 11,2м) и заточного участка (площадь 61,91м2, высота 3,6м). Общий объем здания 8054,7м³. Предусмотрено естественное освещение, находящееся на высоте 1,2м от уровня пола. Также в здании предусмотрена вентиляционная камера, размерами 6х9 м.

Содержание
Введение…………………………………………………………..…………….5
1. Исходные данные для проектирования……………………………………6
1.1. Описание проектируемого объекта……………………………………6
1.2. Описание района строительства…………………………………….....6
1.3. Описание технологического процесса…………………………………6
1.4. Источники тепло- и холодоснабжения…………………………….…..7
1.5. Выбор параметров внутреннего микроклимата……………………….7
2. Расчет теплопотерь и теплопоступлений. Тепловой баланс….….……….8
2.1. Теплотехнический расчет ограждающих конструкций…………….…8
2.2. Расчет теплопотерь через наружные ограждения……………………..9
2.3. Расчет теплопотерь на нагрев инфильтрационного воздуха…………11
2.4. Расчет теплопоступлений……………………………………………....14
2.5. Тепловой баланс…………………………………………………………21
3. Расчет воздухообменов……………………………………………………...24
3.1. Определение объемов местной вытяжной вентиляции……………….24
3.2. Определение объемов общеобменной вентиляции…………………....25
3.2.1. Расчет вредных выделений………………………………..………25
3.2.2. Расчет воздухообменов на разбавление тепловыделений………29
3.2.3. Расчет воздухообменов на разбавление вредных выделений…..32
3.3. Воздушный баланс……………………………………………………….33
4. Конструирование и расчет систем вентиляции…………………………….35
4.1. Выбор принципиальных решений по вентиляции здания………….....35
4.2. Выбор и расчет воздухораспределительных устройств……….………36
4.3. Аэродинамический расчет систем вентиляции………………….……..43
4.4. Расчет аэрации…………………………………………………………....50
5. Расчет и подбор оборудования…………………………………………..….53
5.1. Расчет и подбор калорифера………………………………………….…53
5.2. Расчет и подбор оборудования приточной камеры……………………56
5.3. Подбор вентиляторов…………………………………………………….59
6. Расчет воздушно-тепловых завес…………………………………………….61
Библиографический список………………………………………..……………65
