Вентиляция промышленного здания

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "Системы формирования микроклимата сооружений"
на тему "Вентиляция промышленного здания"
Харьков 2014

Проект вентиляции участка пайки и ремонта ковшей печей. Местная вентиляция от станков с очисткой пылегазовых выбросов в рукавном фильтре.
Содердание
Введение
1. Климатические данные по городу
2. Характеристика объемно-планировочного решения цеха
3. Расчет теплопотерь
3.1 Через ограждающие конструкции
3.2 На нагрев ввозимого материала
3.3 На нагрев транспорта
3.4 За счет инфильтрации
4. Расчет теплопоступлений
4.1 От людей
4.2 От электродвигателей
4.3 От остывающего металла
4.4 От источников освещения
4.5 От солнечной радиации
4.5.1 Через остекления
4.5.2 Через кровлю
5. Расчет объемов местной вытяжки от оборудования
6. Тепловоздушный баланс по 3 периодам года
7. Принятие решений по системе вентиляции цеха
8. Расчет и подбор воздухораспределителей
9. Аэродинамический расчет систем вентиляции
10. Расчет и подбор тепловоздушных завес
11. Расчет и подбор оборудования на участках
12. Расчет и подбор оборудования приточной установки
Список литературы
Приложения

1. Город – Донецк.
2. Географическая широта города – 48004’.
3.Температура самой холодной пятидневки обеспеченностью 0,92 –
-22 ℃.
4. Температура самой жаркой пятидневки обеспеченностью 0,99 – 26℃.
5. Донецк входит в І температурную зону
6. Барометрическое давление
7. Количество градусо-суток в отопительный период – больше чем 3501 градусо-суток.

Промышленное здание имеет 1 этаж.
В плане имеет прямоугольную форму.
Размер здания 18м х 42 м.
Оконные проемы заполнены двойным остеклением.
Здание без подвала.

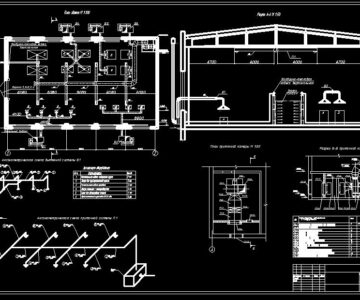

Состав: План промышленного здания М 1:100, Разрез 1-1, Экспликация технологического оборудования, План приточной камеры, Разрез приточной камеры, Аксонометрические схемы систем П1, В1, Узел прохода через кровлю, Циклон, Спецификация, Характеристика систем Язык документа

Софт: AutoCAD 2011

Просмотр файлов
Вентиляция пром.здания (2).dwg
Вентиляция.docx
