Вентиляция промышленного здания

Тольяттинский Государственный Университет
Кафедра: Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине вентиляция
на тему "Вентиляция промышленного здания"
Тольятти 2012г

г. Полтава, Здание представляет собой конструкцию, высотой 13 м. Объем здания 10699 м3. Площадь здания в плане 823 м2. Данный цех имеет три участка: сварочный - , заточный - и механический - . Сварочный и механический участок не имеют разделяющей перегородки, поэтому их разделили условно.
Высота механического и сварочного участка равна , заточного – 3,6 м. В здании предусмотрено два ряа оконных проемов с двойным остеклением в металлических переплетах на отметке 1,8 м. и 8,4 м. от уровня пола. Главный фасад ориентирован на Юг.
В сварочном участке запроектированы одни раздвижные ворота с габаритными размерами 4×3 м. В механическом участке также запроектированы одни раздвижные ворота с габаритными размерами 4×3 м. Для совершения определенных технологических процессов предусмотрен кран на механическом и сварочном участках, рельсы которого проходят на высоте 8,75 м от уровня пола.

Содержание

Аннотация
Введение
1. Исходные данные
1.1. Описание района строительства
1.2. Архитектурно-планировочное решение здания
1.3. Выбор параметров внутреннего микроклимата
1.4. Описание технологических процессов
2. Расчет теплопоступлений, теплопотерь. Тепловой баланс
2.1. Теплотехнический расчет ограждающих конструкций
2.2. Расчет основных теплопотерь
2.3. Расчет затрат тепла на нагрев инфильтрационного воздуха
2.4. Расчет теплопоступлений
2.5. Тепловой баланс
3. Расчет воздухообмена
3.1. Определение объемов местной вытяжной вентиляции
3.2. Определение объемов общеобменной вентиляции
3.2.1. Расчет вредных выделений
3.2.2. Определение воздухообмена
3.3. Воздушный баланс
4. Конструирование систем вентиляции
4.1. Выбор и обоснование принципиальных решений
4.2. Расчет и подбор воздухораспределительных устройств
4.3. Аэродинамический расчет систем вентиляции
4.4.Расчет аэрации
5. Расчет подбора оборудования
6. Расчет и подбор воздушно – тепловых завес
7. Литература
Приложение 1
Приложение2

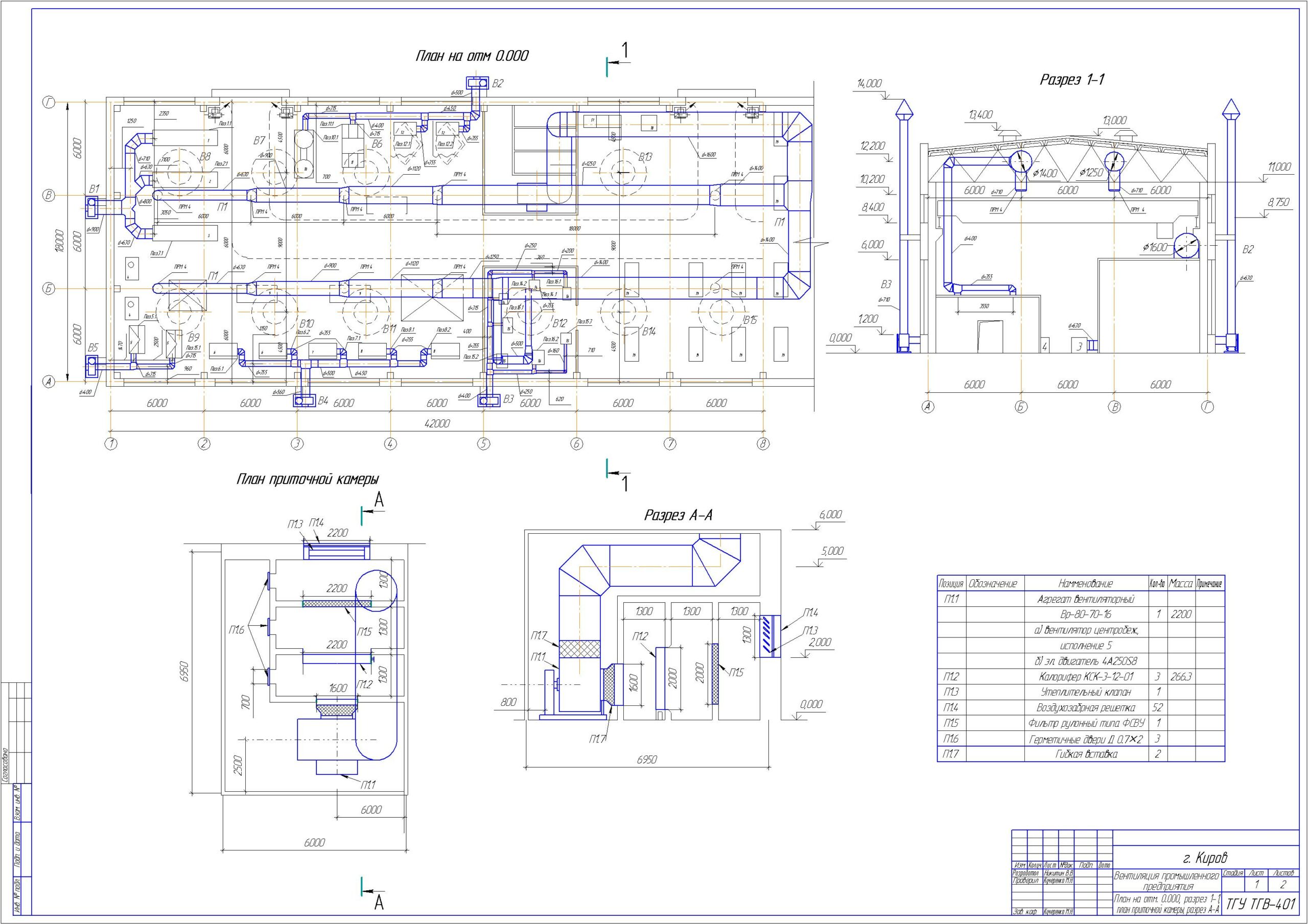

Состав: План на отм. 0.000, разрез 1-1, план приточной камеры, разрез А-А Язык документа

Софт: КОМПАС-3D 13

Файлы:
Вентиляция пром
Soderzhanie.doc
