Проектирование системы вентиляции ресторана

Могилевский государственный университет продовольствия
Кафедра теплохладотехники
Курсовой проект по дисциплине Вентиляционные установки
На тему:Проектирование системы вентиляции ресторана
Могилев 2013

В данном проекте рассматривается проектирование системы вентиляции ресторана в городе Гомель.
Графическая часть содержит 2 чертежа формата A1, 31 страница пояснительной записки.

В данной курсовой работе рассматривалась разработка приточно-вытяжной системы вентиляции для ресторана в городе Гомеле. По данным СНБ 4.02.01-03 были определены температура наружного воздуха, для теплого и холодного периодов года.
Был произведен расчет тепловыделений и теплопоступлений в помещение. По данным расчета воздухообмена по избытку тепла и влаги были построены процессы обработки воздуха в переходный и зимний периоды годавh-d диаграмме.
Была принята схема забора воздуха из помещения, что упростило расчет системы вентиляции. Для построения процесса обработки воздуха в h-d диаграмме задавались процессом изменения состояния воздуха в помещении с независимой обработкой воздуха. По расходу воздуха были выбраны соответствующие вентиляторы: ВЦП-8, электродвигатель типа 4А160S4УЗ с характеристиками Nдв=11 кВт и nдв=1500 об/мин, фильтр- ячейковый ФяУ, а так же по расходу воздуха и наружной и внутренней температуре подобрали калорифер КВБ-7.

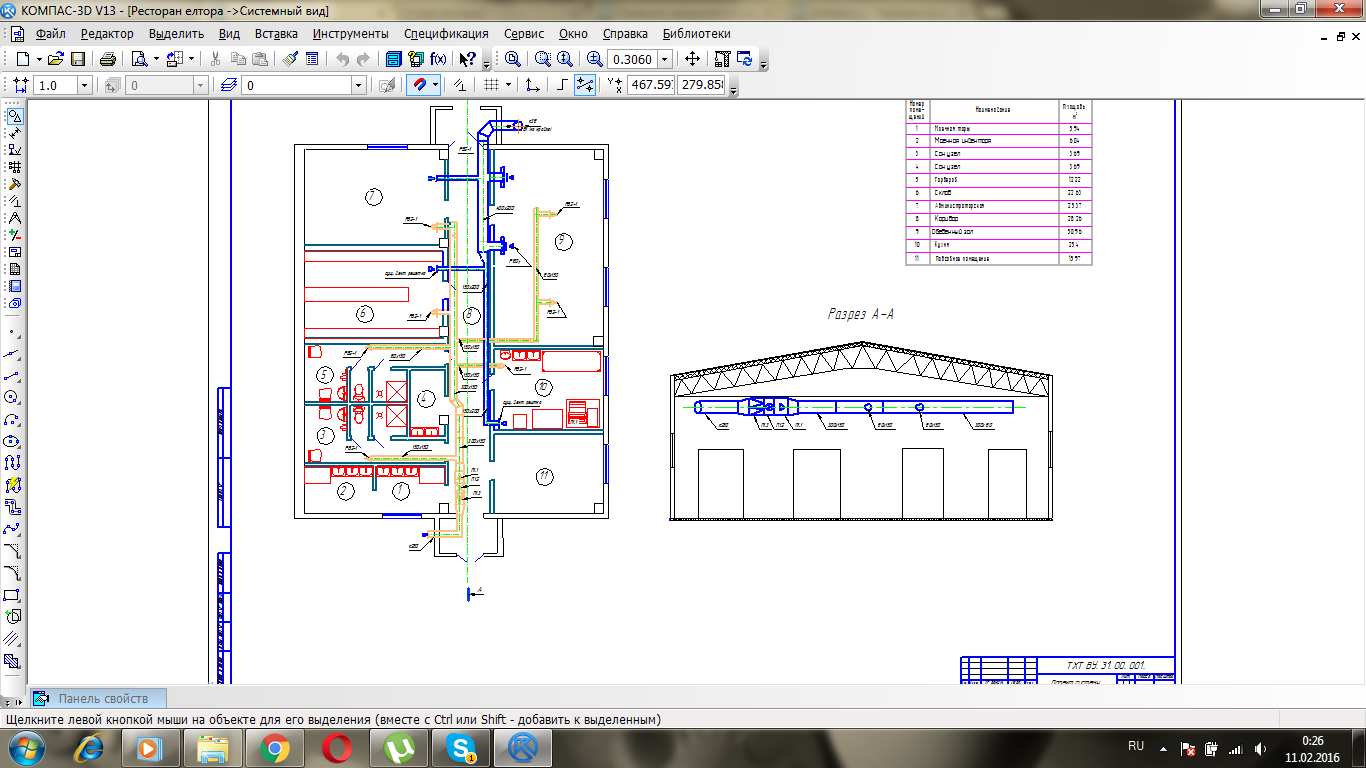

Состав: Системный вид ресторана с разрезом ,аксанометрическая схема,ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Проектирование системы вентиляции ресторана

Аксанометрия.cdw
Пояснительная записка.docx
Ресторан.cdw
