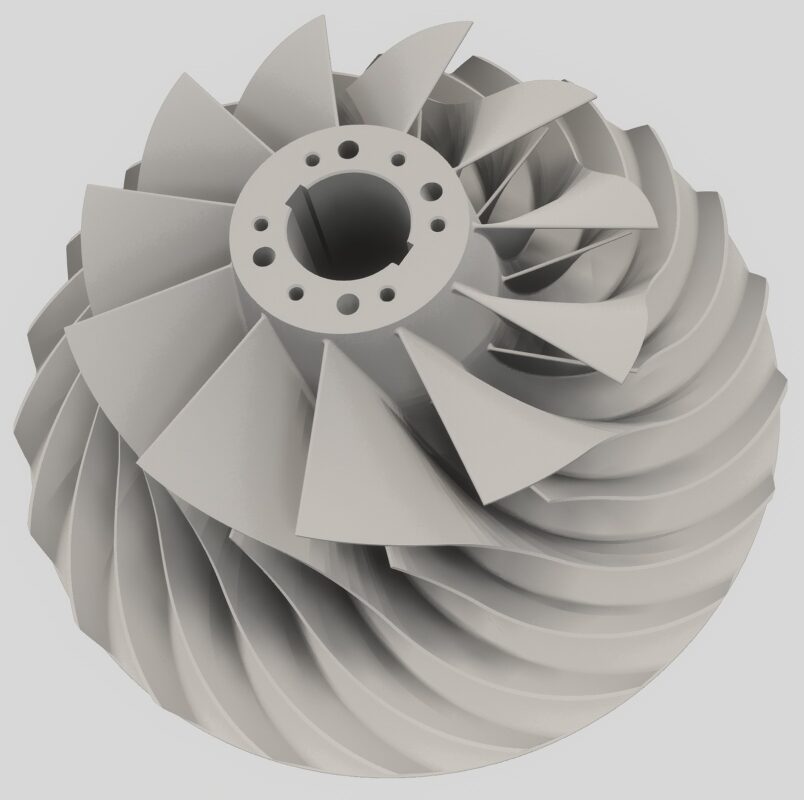

Рабочее колесо центробежного компрессора LTP-T83. Диаметр рабочего колеса 457 мм.
Этот вариант Колеса выполнен мной в Компасе v.24 в качестве тестирования после перестановки программы (до этого я работал в Компасе v.22).
Модель заново я не строил, а только отредактировал ранее сделанную работу в Компасе v.22 с применением новых инструментов, и команда АСКОН на сей раз меня порадовала! То, что в старых версиях не работало (в частности, инструмент «Полное скругление»), то в этой версии много чего интересного… Также добавил развёртки лопаток (в старых версиях этого не сделаешь). Рекомендую всем переходить на Компас v.24.
P.S. Респект команде АСКОН!
