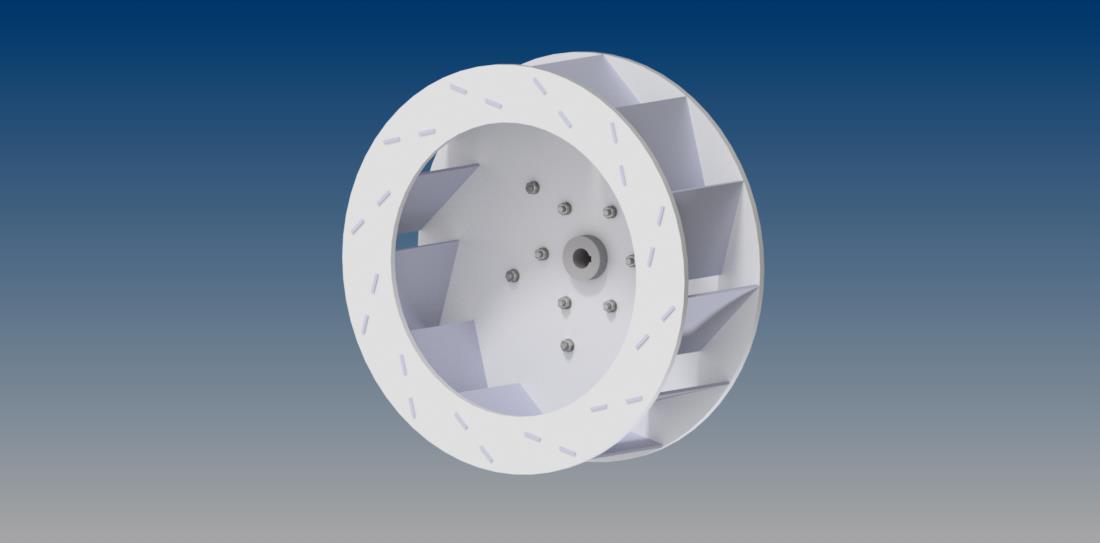

Рабочее колесо для вентилятора типа ВР 80-75 из пластика с большей и усиленной металлической ступицей, что делает его легче и жестче. Боковые обечайки выполнены из 12мм, а 12 лопастей из 5мм пластика. Используется в вытяжной вентиляционной системе на гальваническом производстве.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Рабочее колесо для вентилятора типа ВР 80-75. Усиленное пластиковое.
Рабочее колесо для вентилятора типа ВР 80-75. Усиленное пластиковое.
0
11
911
12
1
30
Сообщить о проблеме
Автор
Дмитрий Тимин
Дата
19.06.2020
Язык
Русский
Состав
3Д сборка, деталировка, контуры dxf для гидроабразивной резки.
Софт
Autodesk Inventor 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
5_Крыло_12.dxf
-
6_Фланец_1.dxf
-
12_Обечайка верхняя_1.dxf
-
12_Обечайка нижняя_1.dxf
-
Втулка.ipt
-
Крыло.ipt
-
Крыльчатка СБ (1).tiff
-
Крыльчатка СБ.iam
-
Крыльчатка СБ.tiff
-
Обечайка верхняя.ipt
-
Обечайка нижняя.ipt
-
Фланец.ipt
-
Фланец СБ.iam
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
