КОМПАС 3D 18

Расчет системы вентиляции и очистки для металлообрабатывающего цеха

МГТУ им Баумана
Э9
Курсовой проект по дисциплине "Системы обеспечения техносферной безопасности"
На тему: Расчет вентиляции и очистки воздуха металлообрабатывающего цеха"
Москва 2019

Цех металлообработки цветных металлов оборудован:
• двумя токарными станками без применения СОЖ (СТМН-550),
• двумя горизонтально-фрезерными станками без применения СОЖ (НГФ-110),
• двумя отрезными станками (2414NB)

Объектом исследования является аппарат первичной очистки от среднедисперсной пыли в металлообрабатывающем цеху.
Цель работы – снижение концентрации пыли в газовоздушной смеси цеха металлообработки.
В процессе работы проводились теоретические исследования отдельных составляющих. В результате исследования был разработан и просчитан циклонный аппарат. Основные конструктивные и технико-эксплуатационные показатели: относительно высокая эффективность улавливания, ремонтопригодность, экономичность.

Содержание
Введение 6
1. Технико-экономическая оценка пылеулавливающих устройств 7
2. Одиночный осевой противоточный циклон 8
3. Определение удельного выделения пыли 10
4. Расчет местного отсоса открытого типа 11
5. Расчет циклонного аппарата 15
6. Определение потерь давления в воздуховоде 17
7. Расчет потерь давления в коллекторе 25
8. Предварительный расчет участков 7-8 (до установки вентилятора) 26
9. Выбор вентилятора и электродвигателя 28
10. Уточненный расчет участков 7-8 (после установки вентилятора) 29
11. Расчет болтовых соединений 31
12. Эксплуатация пылеулавливающих устройств 33
Заключение 35
Список использованных источников 36

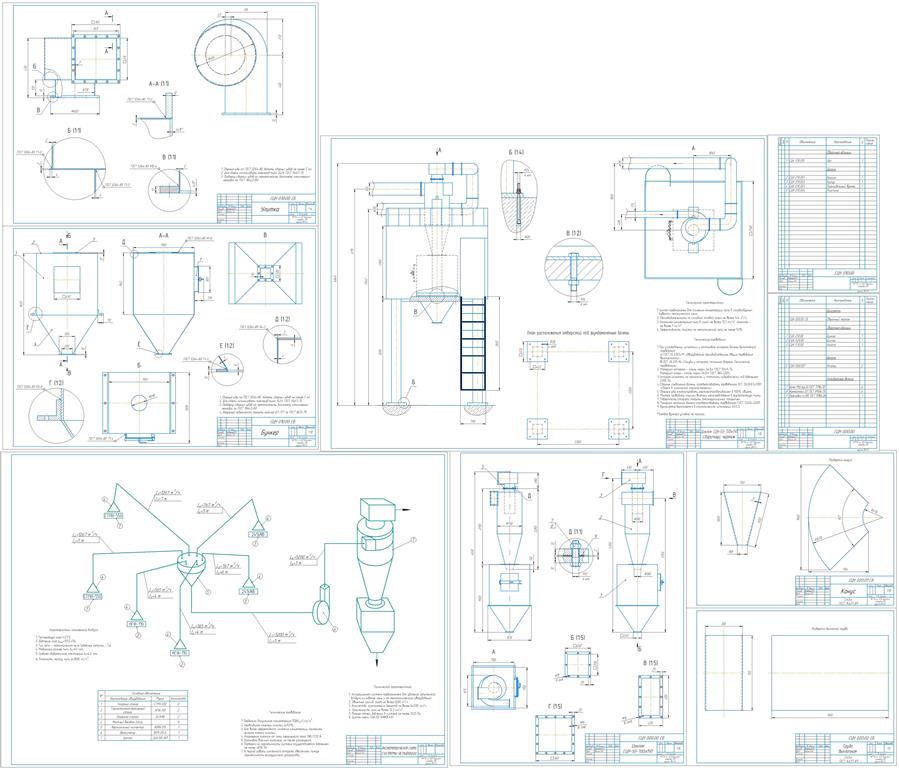

Состав: Аксонометрическая схема системы аспирации, Циклон (СБ), Улитка (СБ), Бункер (СБ), 2 спецификации, ПЗ Язык документа

Софт: КОМПАС-3D lt v12

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Расчет системы вентиляции и очистки для металлообрабатывающего цеха

СОТБ\Лист 1.cdw
СОТБ\Лист 2.cdw
СОТБ\Лист 3.cdw
СОТБ\Лист 4.cdw
СОТБ\РПЗ.docx
СОТБ\Спецификация 1.cdw
СОТБ\Спецификация 2.cdw
