Облучатель-рециркулятор воздуха ультрафиолетовый бактерицидный закрытого типа предназначен для обеззараживания воздуха помещений в отсутствии и в присутствии людей. В рециркуляторе применяется лампа с колбой T8 под цоколь G13 ультрафиолетового излучения в коротковолновой области (УФ-С) с основной линией излучения 253,7 нм. Предусмотрена установка пылевого фильтра. Напряжение питания 220 В, потребляемая мощность 60 Ватт, производительность в режиме рециркуляции 30 куб.м/час, тип лампы/тип цоколя TUV 55W HO 1SL/6 T8/G13, материал корпуса - сталь. Рециркулятор имеет напольную подставку, а также может быть закреплен на стене как в вертикальном, так и в горизонтальном положении.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Рециркулятор воздуха бактерицидный бытовой в двух исполнениях
Рециркулятор воздуха бактерицидный бытовой в двух исполнениях
0
0
100
0
0
200
Сообщить о проблеме
Автор
Дата
11.10.2021
Язык
Русский
Состав
3D сборки
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Рециркулятор 1
-
Патрон G13 T8 .m3d
-
Кулер 80х80.m3d
-
Рециркулятор Сборка Rev.2.stp
-
Лампа Phillips TUV 55W HO 1SL_6.m3d
-
Tapping screw ISO 7049 - ST2,9 x 6,5 - C - Z.m3d
-
Кожух
-
Кожух.m3d
-
Кожух.stp
-
-
Pan head screw ISO 7045 - М5 x 10 - 4.8 - Z.m3d
-
Рециркулятор Сборка.stp
-
Рециркулятор Сборка Rev.2.a3d
-
ЭПРА2.m3d
-
Подставка
-
Подставка.stp
-
Подставка.m3d
-
-
Рециркулятор Сборка.a3d
-
ЭПРА.m3d
-
Держатель Т8.m3d
-
Стойка монтажная М4 L=25 мм.m3d
-
Шасси
-
Шасси.m3d
-
Шасси.stp
-
-

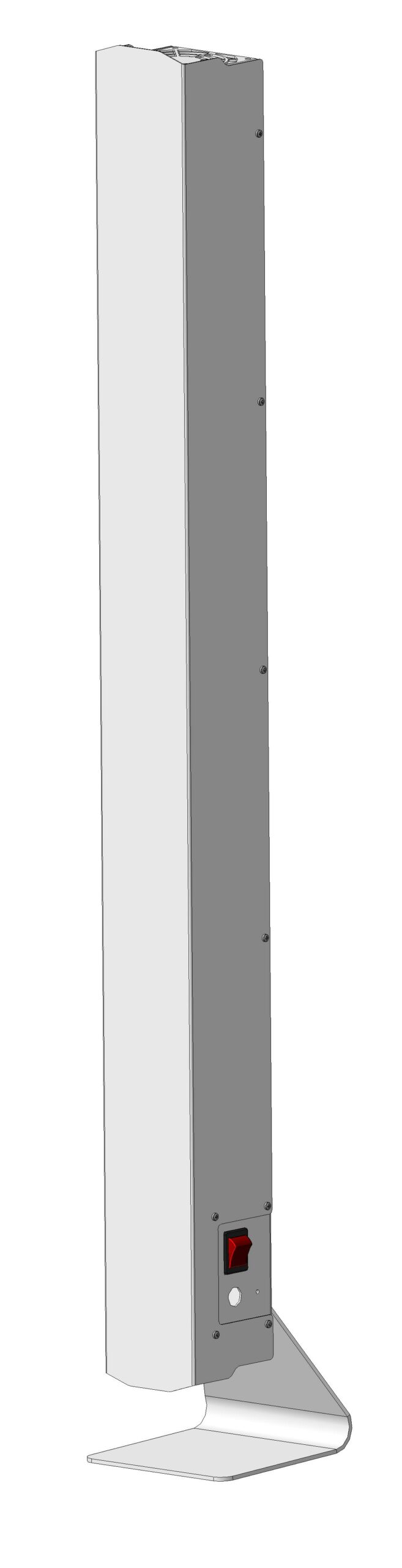

Рециркулятор Сборка Rev.2.jpg
-
Switch EMAS A14B1K11.m3d
-
Кожух фильтра
-
Кожух фильтра.stp
-
Кожух фильтра.m3d
-
-
Rev.2
-
Кожух.m3d
-
Шасси.m3d
-
-
Рециркулятор Сборка.jpg
-
