Чертеж корпуса рециркулятора

0
0
97
0
0

Рециркуляции воздуха подразумевает под собой бактерицидное устройство. Для его реализации потребуется - лампа 15w бактерицидная без озонавая, вентилятор с систем вентиляции ванных комнат любой с размером квадрата 160мм*160мм(для крепления вентилятора потребуется приобрести 4 уголка. Весь корпус собирается на саморезы 4,2*13 в простонародье как семечки. Если требуется счётчик наработки времени бактерицидной лампы без озоновой то оставляем окошко на лицевой части корпуса, в противном случае его нужно будет убрать. Так же в комплекте можно использовать пульты ДУ с реле.
Для полной реализации проекта нам потребуется листогиб или услуги листогиба.

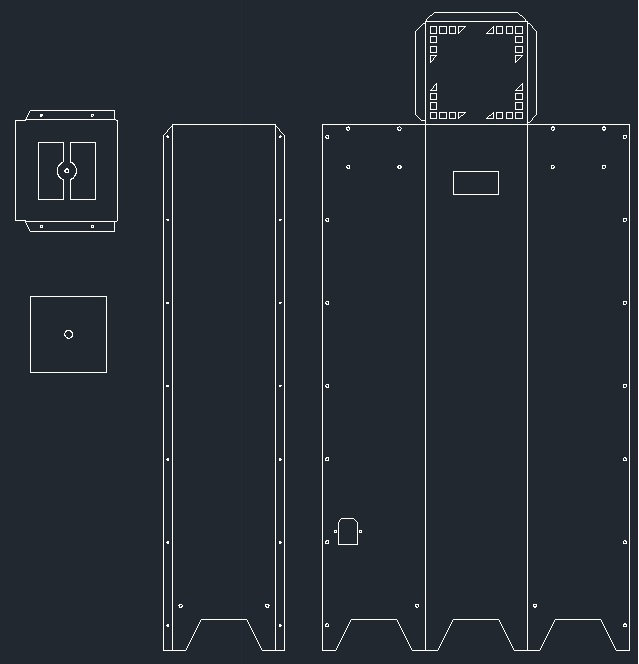

Размеры корпуса 800мм высота, ширина 160мм, глубина 160мм, метал толщиной 0,8мм.
Можно приспособить под другие нужды.



Дата
24.02.2022
Язык
Русский
Состав
Контуры
Софт
AutoCAD 2010 Как открыть?
Содержимое архива
  • корпус сборный.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
