RW 22 (Рабочее колесо низкого давления)

Рабочее колесо с диффузором RW-22-R-H12-S14 - производство VILMANN. Рабочее колесо низкого давления центробежных вентиляторов. Изделие с большой точностью оцифровано и изготовлено на нашем производстве. Главные моменты: - кривизна "выкатки" верхней пластины и конфузора. А также форма раскроя лопатки и радиус ее изгиба (шаблон изгиба присутствует). Прилагается раскрой деталей для лазерного станка! Создано в Инвенторе + файлы в формате STEP.

Состав: 3D модели, Вентилятор, раскрой детали

Софт: Autodesk Inventor 2022

Файлы:
Рисунки/

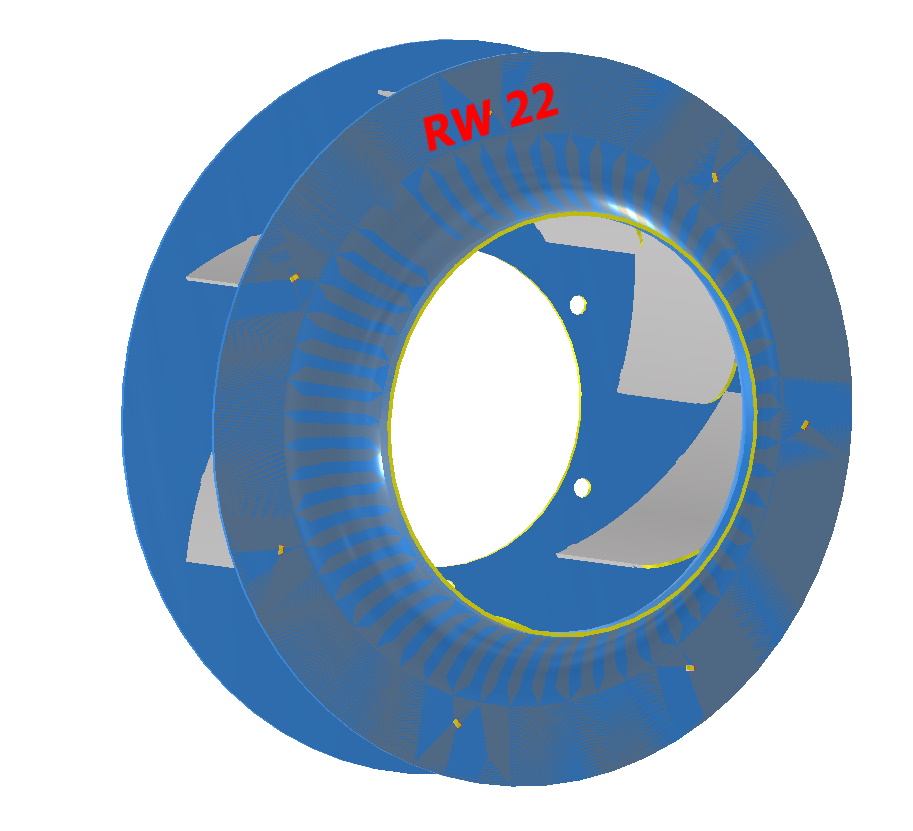

Рисунки/RW 22 Колесо низкого давления.jpg
OldVersions/
OldVersions/Колесо RW-22.0014.iam
OldVersions/Колесо RW-22.0013.iam
Колесо RW-22.iam
Конфузор RW-22.ipt
Формат STEP/
Формат STEP/Конфузор RW-22.stp
Формат STEP/Верхняя пластина - RW-22.stp
Формат STEP/Нижняя пластина - RW-22.stp
Формат STEP/Шаблон RW-22.stp
Формат STEP/Колесо RW-22.stp
Формат STEP/Лопатка(2) RW-22.stp
Нижняя пластина - RW-22.ipt
Верхняя пластина - RW-22.ipt
Раскрой/
Раскрой/1.5мм-1шт_Шаблон RW-22.dxf
Раскрой/1.5мм-1шт_Шаблон RW-22.dwg
Раскрой/1,5мм-1шт_Нижняя пластина - RW-22.dxf
Раскрой/1,5мм-1шт_Нижняя пластина - RW-22.dwg
Раскрой/1,5мм-7шт_Лопатка(2) RW-22.dxf
Раскрой/1,5мм-7шт_Лопатка(2) RW-22.dwg
Раскрой/1мм-1шт_Конфузор RW-22.dwg
Раскрой/1,5мм-1шт_Верхняя пластина - RW-22.dwg
Шаблон RW-22.ipt
Лопатка(2) RW-22.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
