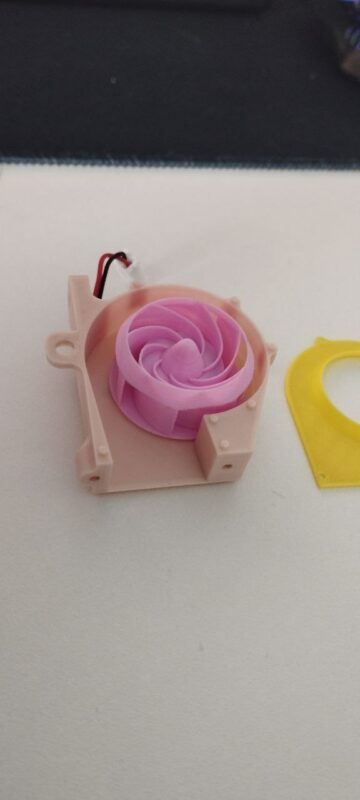

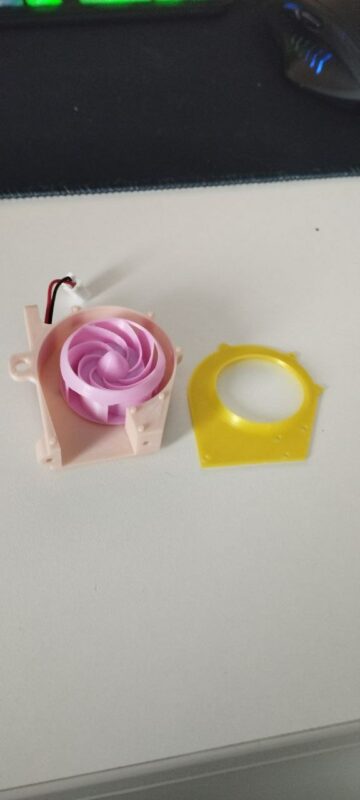

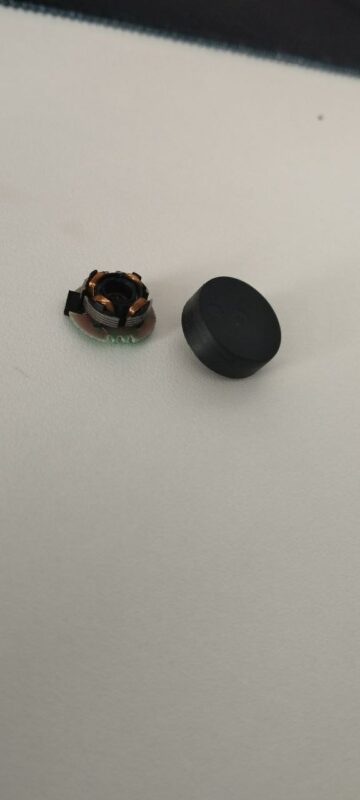

Корпус и винт вентилятора предназначены для переделки стандартного "китайского" вентилятора 30Х30 мм в более мощный. У стандартного вентилятора необходимо снять винт, обрезать лопасти оставив цилиндрическую основу с осью вращения, корпус обрезать вместе с мотором, платой управления и посадочным местом для винта. Распечатать на 3D принтере (сопло 0,15 мм) корпус, крышку и винт. Мотор приклеить в углубление нового корпуса. Новый винт насадить на оставшуюся ранее обрезанную цилиндрическую часть. Собрать мотор, установить крышку вентилятора.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- 3д модели для 3д принтера -
- Самодельный вентилятор для обдува в 3D принтер
Самодельный вентилятор для обдува в 3D принтер
0
0
47
0
0
40
Сообщить о проблеме
Степан
Дьячков
Содержимое архива
-

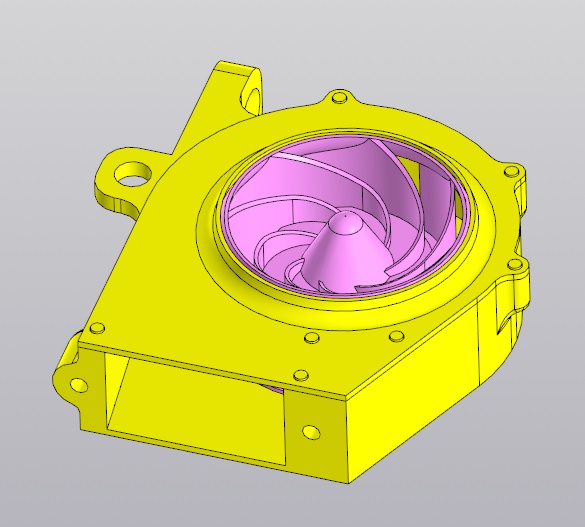

Вентилятор в сборе.a3d
-
Корпус куллера (левый).m3d
-
Крышка куллера (левая).m3d
-
Пропеллер.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
