Шахтный вентилятор СВМ-5

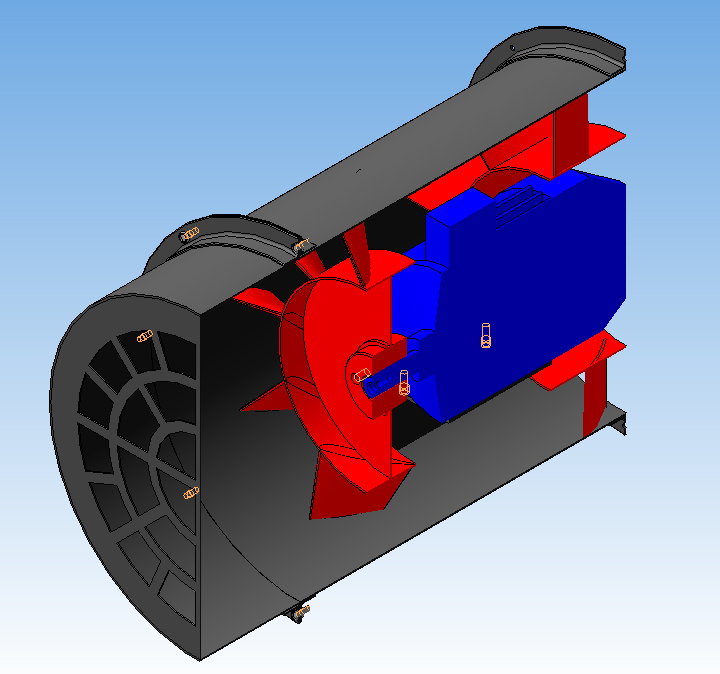

Шахтные вентиляторы местного проветривания СВМ 5 предназначены для проветривания тупиковых горных выработок при плотности воздуха до 1,3 кг/м3, температуре от 268 до 308 К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре 298 К). Аэродинамические характеристики позволяют использовать вентилятор в сравнительно небольших тупиковых выработках. Вентилятор СВМ-5м можно применять также для проветривания больших промышленных сооружений и антикоррозийных покрытий емкостей.

Состав: 3D Сборка, детали Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Ступица _ РКВО-001-03.m3d
Фланец _ СВМ-5-08-02.m3d
Цилиндр с лопатками _ КВО-001-04.m3d
Электродвигатель АИР112М2 _ СВМ-5-08-04.m3d
Диск _ РКВО-001-02.m3d
Лопатка _ РКВО-001-04.m3d
Обечайка _ РКВО-001-01.m3d
Обечайка _ СВМ-5-08-01.m3d
Обечайка _ СВМ-5-08-03.m3d
Рабочее колесо _ РКВО-001-05.a3d
Рама _ СВМ-5-08-06.m3d
Рещётка _ СВМ-5-08-05.m3d
Сборка шахтного вентилятора _ СВМ-5-08-00.a3d
