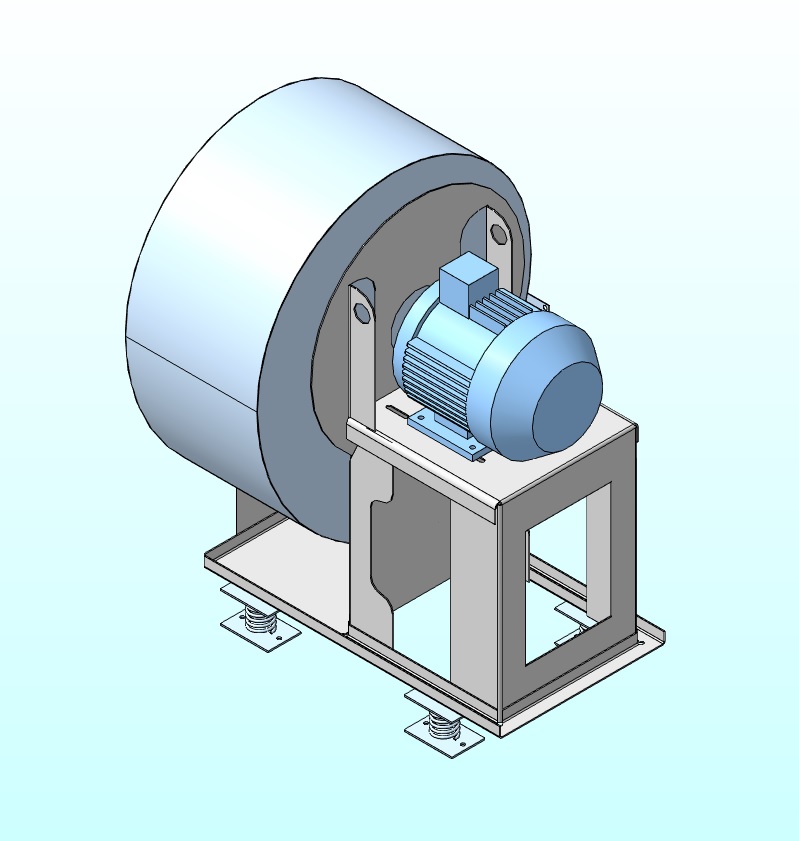

Вентилятор ВЦ 14-46-5
0
8
1238
35
2
30
Сообщить о проблеме
Автор
Александр
Петров
Дата
28.02.2019
Язык
Русский
Состав
3D сборка, Вентилятор радиальный, Вентилятор
Софт
КОМПАС-3D 17.1.16
Как открыть?
Содержимое архива
-
ВЦ 14-46-5
-
2.m3d
-
АИР132S4,6,8.m3d
-
ДО-41.m3d
-
7.m3d
-
ВЦ 14-46-5.a3d
-
Вентилятор радиальный ВР 280-46-5.pdf
-
3.m3d
-
1.m3d
-
4.m3d
-
6.m3d
-
5.m3d
-
Виброизолятор
-
Пружина в сжатом состоянии.m3d
-
Прокладка резиновая.m3d
-
Виброизолятор ДО-41 (раб.сост.).a3d
-
Планка.m3d
-
Виброизолятор ДО 40 в рабочем состоянии.a3d
-
-
132S_RIGHT.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
APLe
mehanik
Koreec
Комментарии
2
Александр
Петров
Автор
11.04.2022 в 13:24
Ссылка на комменарий 341656
Сборка имеет достоверные присоединительные и габаритные размеры, но не включает внутреннее содержимое. Полезна тем, кто желает применить готовую модель вентилятора в своей сборке, а не изготовить свой по данной модели. Ваша критика не обоснована.
Petrunin-andrey
11.04.2022 в 11:53
Ссылка на комменарий 341651
В сборке нет конфузора и рабочего колеса. Один корпус вентилятора и стульчик под мотор и всё. Сборка бесполезна
