Вентилятор ВЦ 14-46

ОСНОВНОЕ НАЗНАЧЕНИЕ:

Вентиляторы ВР287-46 (ВЦ 14-46) применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Вентиляторы типа ВР287-46 (ВЦ14-46) предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80оС, не содержащих пыли и других твердых примесей в количестве более 100мг/м3, а также липких веществ и волокнистых материалов;
Вентилятор ВР 287-46 (ВЦ14-46) предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, и категории размещения 2 по ГОСТ 15150-69;
При условии защиты двигателя от атмосферных воздействий (солнечной радиации и осадков) допускается эксплуатировать вентиляторы по 2 категории размещения в соответствии с ГОСТ 15150-69 (У2 и Т2).
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

Исполнение 1-е ;
Из углеродистой стали в стандартном исполнении;
Из различных марок нержавеющих сталей;
Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
Вентиляторы радиальные изготавливают правого и левого вращения (см. схемы установки разворотов корпуса) ( Вентиляторы ВЦ 14-46 правого и левого вращения смотри здесь).
ОБЩИЕ СВЕДЕНИЯ:

Среднего давления;
Одностороннего всасывания;
Рабочее колесо сварное с вперед загнутыми лопатками в количестве 32 шт;
Корпус спиральный сварной.
МОНТАЖ ВЕНТИЛЯТОРА:

Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентиляторы ВР287-46 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
По желанию заказчика вентилятор может быть дополнительно укомплектован виброизоляторами и гибкими вставками.
ДЕМОНТАЖ ВЕНТИЛЯТОРА:

Для снятия коллектора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через входной патрубок.

Состав: 3D Модели Язык документа

Софт: AutoCAD 2017

Сайт: www

Просмотр файлов

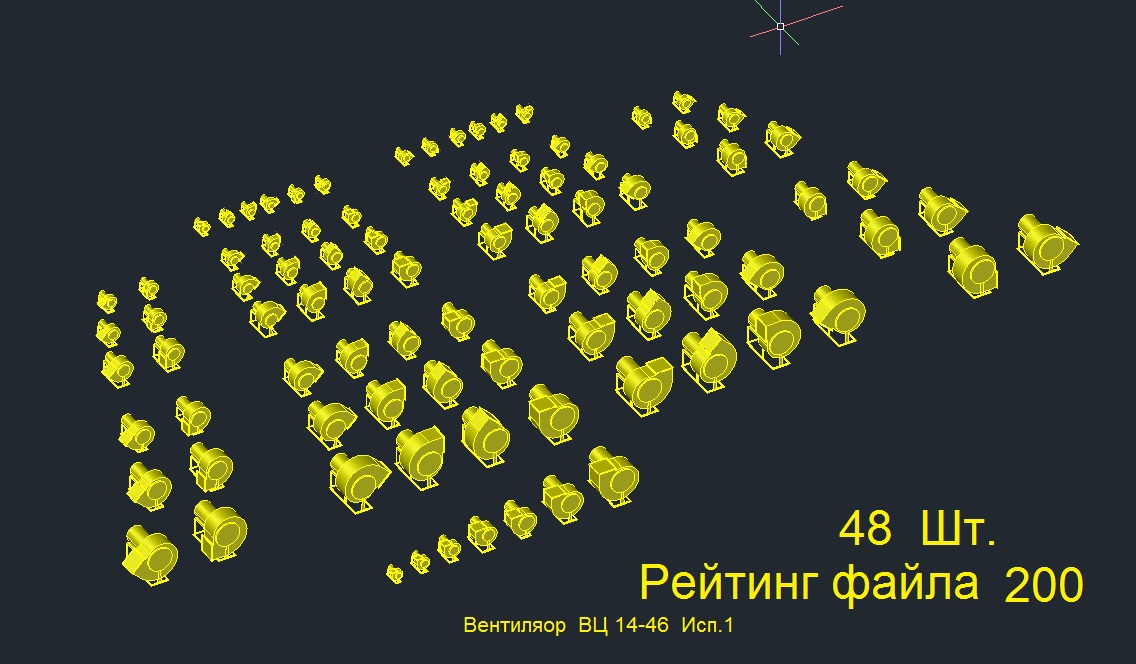

Вентиляторы ВЦ 14-46.dwg
