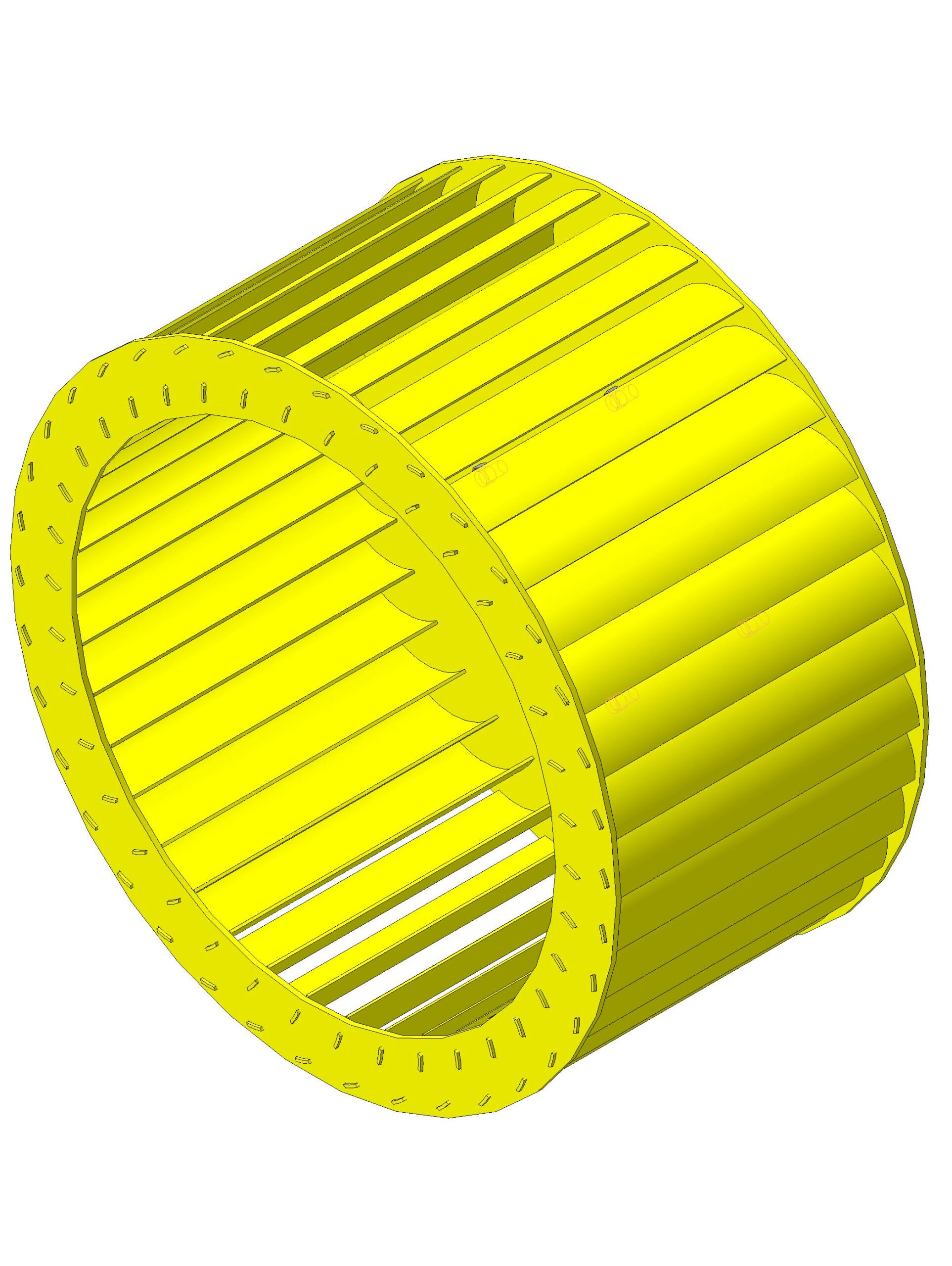

Рабочее колесо вентилятора ВЦ-14-46-5

Рабочее колесо вентилятора ВЦ-14-46-5:

― среднее давление от 455 Па до 2925 Па
― производительность от 3 450 м³/ч до 27 000 м³/ч
― одностороннего всасывания
― вперед загнутые лопатки (32 шт.)
― диаметр рабочего колеса 500 мм
― спиральный поворотный корпус
― углеродистая сталь (по заказу ― нержавейка, алюминий)
― исполнение №1

Состав: 3D модель, 3D сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Рабочее колесо вентилятора ВЦ-14-46-5

Блин _ 58-71-01-04Б.m3d
Втулка _ 58-72-01-01А.m3d
Диск задний _ 58-71-01-04А.m3d
Диск передний _ 58-72-01-04А.m3d
Лопатка _ 58-72-01-03А.m3d
Рабочее колесо _ 58-72-01А.a3d
