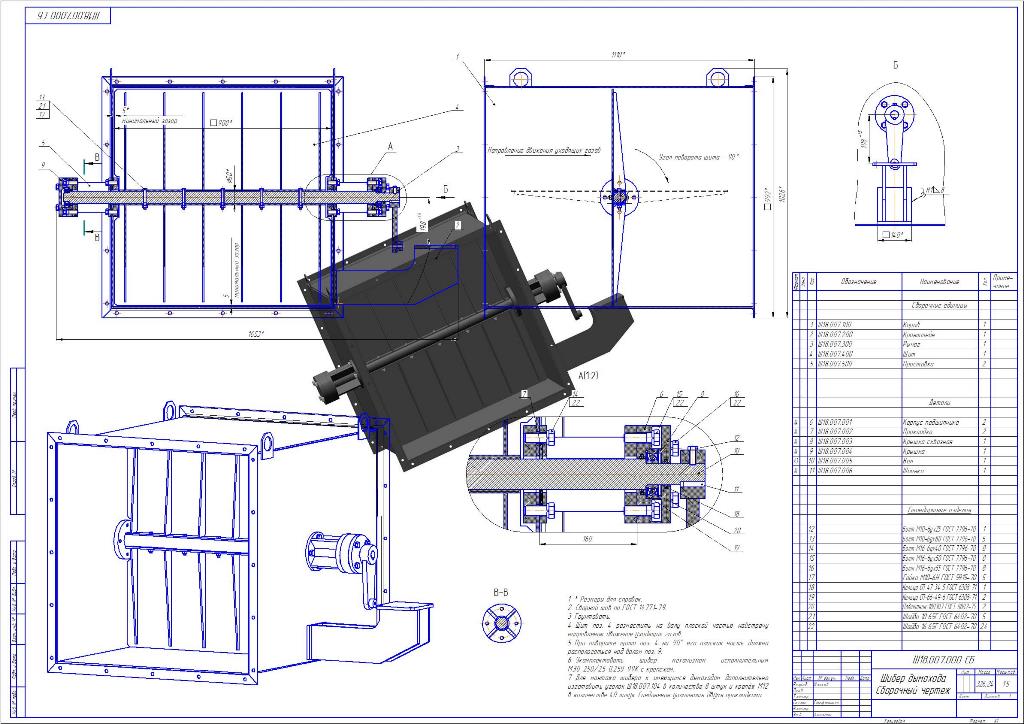

Шибер дымохода монтируется в дымоход сечением 900х900 мм, имеет заслонку на валу, поворачивающимся на 90 градусов (открытое и закрытое положения), приводящимся в движение исполнительным механизмом МЭО-250/25-0,25У-99К (на чертеже не указан). Подшипниковые узлы вала разнесены от корпуса для предотвращения их нагрева уходящими газами.
