Шибер с ручным приводом 1000*800

1067

100

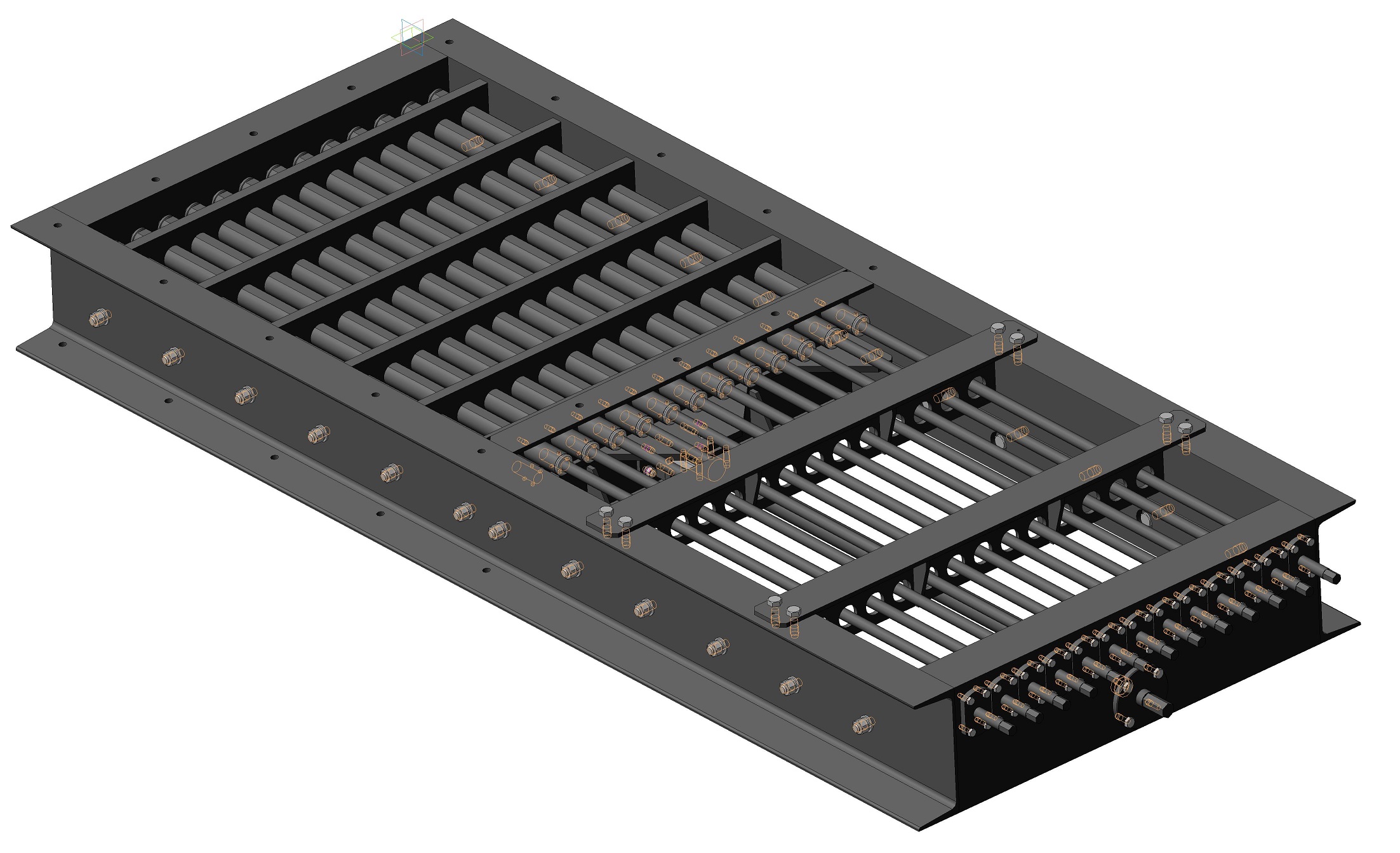

3D модель Шибер с ручным приводом 1000*800

Шибер, горизонтальная заслонка сыпучих материалов с дозатором, с ручным приводом. Винт не показан в модели. 1000*800 это половина секции в модели, это внутренний размер по рамки. Перекрывается половина, вторая имеет такой же размер.

3D Модели заслонка заслонка с дозатором Шибер

Автор

explcom

Дата

04.02.2017

Язык

Русский

Состав

3D модель, сборка

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

01.00.00 - Шибер - 3D
- 01.00.14 - Прокладка.m3d
- 01.00.18 - Шайба винта штыря.m3d
- 01.00.15 - Фланец винта заслонки.m3d
- 01.00.11 - Направляющая заслонки.m3d
- 01.00.20 - Шпонка.m3d
- 01.00.13 - Палец.m3d
- 01.02.00 - Поддержка направляющая
  - 01.02.01 - Косынка.m3d
  - 01.02.03 - Полоса установочная.m3d
  - 01.02.02 - Полоса направляющая.m3d
  - 01.02.00 - Поддержка направляющая.a3d
- 01.00.00 - Шибер.a3d
- 01.03.00 - Штырь
  - 01.03.01 - Штырь.m3d
  - 01.03.03 - Наконечник.m3d
  - 01.03.00 - Штырь.a3d
  - 01.03.02 - Гайка штыря.m3d
- 01.00.09 - Крышка.m3d
- 01.00.08 - Заслонка.m3d
- 01.00.04 - Винт заслонки.m3d
- 01.00.12 - Опора винта заслонки.m3d
- 01.01.00 - Рама
  - 01.01.03 - Полоса горизонтальная.m3d
  - 01.01.05 - Полоса поддержки.m3d
  - 01.01.06 - Швеллер боковой.m3d
  - 01.01.02 - Полоса верхняя.m3d
  - 01.01.07 - Швеллер задний.m3d
  - 01.01.00 - Рама.a3d
  - 01.01.01 - Косынка рамы.m3d
  - 01.01.08 - Швеллер передний.m3d
  - 01.01.04 - Полоса нижняя.m3d
- 01.00.16 - Фланец винта штыря.m3d
- 01.00.06 - Гайка заслонки.m3d
- 01.00.17 - Шайба винта заслонки.m3d
- 01.00.05 - Винт штыря.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
