Шибер на ВСПН-800

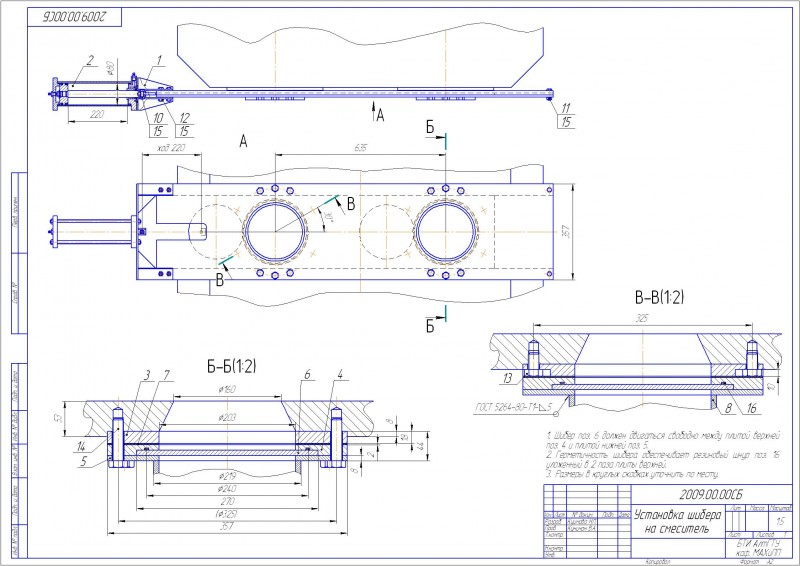

Шибер с пневмоцилиндром. Ход поршня 220 мм. Предназначен для смесителя ЗЛ-800 (ВСПН). Сборочный чертеж шибера. Спецификации. Деталировка.

Состав: Сборочный чертеж. Спецификация.

Софт: Компас V12

Каталог / Промышленность / Шибер на ВСПН-800

Просмотр файлов
Шибер\Кронштейн\Кронштейн 2009.10.00СБ.cdw
Шибер\Кронштейн\Опора 2009.10.03.cdw
Шибер\Кронштейн\Пластина 2009.10.01.cdw
Шибер\Кронштейн\Ребро 2009.10.02.cdw
Шибер\Кронштейн\Спецификация СБ.cdw
Шибер\пневмоцилиндр\Втулка 2009.20.05.cdw
Шибер\пневмоцилиндр\Гильза 2009.20.03.cdw
Шибер\пневмоцилиндр\Кольцо 2009.20.07.cdw
Шибер\пневмоцилиндр\Крышка 2009.20.01.cdw
Шибер\пневмоцилиндр\Крышка 2009.20.06.cdw
Шибер\пневмоцилиндр\Пневмоцелиндр 2009.20.00СБ.cdw
Шибер\пневмоцилиндр\Поршень 2009.20.02.cdw
Шибер\пневмоцилиндр\Спецификация СБ.cdw
Шибер\пневмоцилиндр\Шпилька 2009.20.09.cdw
Шибер\пневмоцилиндр\Шток 2009.20.04.cdw
Шибер\пневмоцилиндр\Штуцер 2009.20.08.cdw
Шибер\Установка шибера\~$тановка шибера.cd~
Шибер\Установка шибера\Верхняя плита 2009.00.02.cdw
Шибер\Установка шибера\Плита нижняя 2009.00.03.cdw
Шибер\Установка шибера\Прокладка 2009.00.05.cdw
Шибер\Установка шибера\Спецификация сборки-1.cdw
Шибер\Установка шибера\Спецификация сборки-2.cdw
Шибер\Установка шибера\Установка шибера.cdw
Шибер\Установка шибера\Фланец 2009.00.01.cdw
Шибер\Установка шибера\Шибер 2009.00.04.cdw
Шибер\Кронштейн
Шибер\пневмоцилиндр
Шибер\Установка шибера
Шибер
