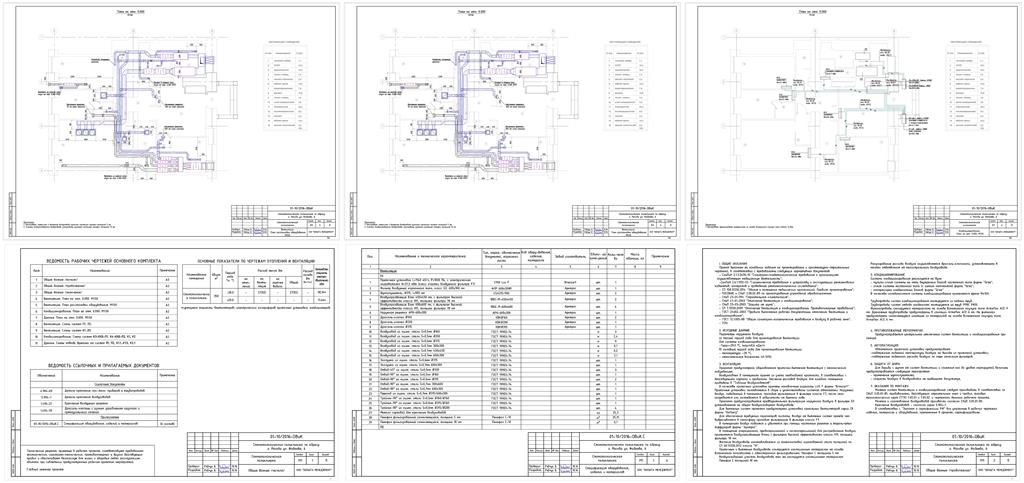

I. ОБЩИЕ УКАЗАНИЯ
Проект выполнен на основании задания на проектирование и архитектурно-строительных чертежей, в соответствии с требованиями следующих нормативных документов:
- СанПиН 2.1.3.2630-10 "Санитарно-эпидемиологические требования к организациям осуществляющим медицинскую деятельность";
-СанПиН 2.6.1.1192-03 "Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований";
- СП 158.13330.2014 "Здания и помещения медицинских организаций. Правила проектирования";
- ПОСОБИЕ к СНиП 2.08.02-89 по проектированию учреждений здравоохранения;
- СНиП 23-01-99* "Строительная климатология";
- СНиП 41-01-2003 "Отопление вентиляция и кондиционирование";
- СНиП 23-03-2003 "Защита от шума";
- СП 7.13130.2009 "Отопление вентиляция и кондиционирование. Противопожарные требования";
- ГОСТ 21.602-2003 "Правила выполнения рабочей документации отопления, вентиляции и кондиционирования";
- ГОСТ 12.1.005-88 "Общие санитарно-гигиенические требования к воздуху в рабочей зоне";
- ПЭУ.
2. ИСХОДНЫЕ ДАННЫЕ
Параметры наружного воздуха:
а) теплый период года для проектирования вентиляции:
для системы кондиционирования:
-Тнар=+29.0 °С, Iнар=48.6 кДж/к
б) холодный период года для проектирования вентиляции:
- температура -28 °С,
- относительная влажность 40-50%.
3. ВЕНТИЛЯЦИЯ
Проектом предусмотрена общеобменная приточно-вытяжная вентиляция с механическим побуждением.
Воздухообмен в помещениях принят из учета необходимой кратности, в соответствии с действующими нормами и правилами. Значения расходов воздуха для каждого помещения приведены в "Таблице воздухообменов".
В качестве приточных установок приняты моноблочные агрегаты LUX F фирмы "Breezart". Приточные установки поставляются в сборе и укомплектованы системой автоматики. Наружный воздух, подаваемый в помещения, проходит фильтрацию в фильтре класса F7, после чего нагревается или охлаждается в зависимости от времени года.
Проектом предусматривается предварительная фильтрация наружного воздуха в фильтре G3 установленном на общем воздухозаборном воздуховоде.
Для вытяжных систем проектом предусмотрена установка канальных вентиляторов серии CK фирмы "Ostberg".
Для обеспечения требуемых параметров чистоты, воздух от вытяжных систем прежде чем выбрасывается в атмосферу проходит фильтрацию в фильтре класса F7.
В помещениях воздух подается и удаляется при помощи настенных решеток и тарельчатых диффузоров фирмы "Арктрос".
В помещение операционной, предоперационной и послеоперационной для распределения воздуха применяются воздухораздающие блоки с фильтром высокой эффективности класса Н11, толщина фильтра 78 мм.
Жесткие воздуховоды изготавливаются из тонколистовой оцинкованной стали толщиной по
СП 60.13330.2012 класса "Н".
Приточные и вытяжные воздуховоды изолируются изоляционным материалом на основе вспененного полиэтилена с односторонним фольгированием, Пенофол С толщиной 5 мм.
Воздухозаборный участок воздуховода так же изолируется изоляционным материалом Пенофол С толщиной 10 мм.
Регулирование расхода воздуха осуществляется дроссель-клапанами, установленными в местах ответвления от магистрального воздуховода.
3. КОНДИЦИОНИРОВАНИЕ
Система кондиционирования реализуется на бузе:
- мульти-сплит системы на пять внутренних блоков настенного типа фирмы "Gree";
- сплит системы настенного типа (с зимним комплектом) фирмы "Gree";
- компрессорно конденсатных блоков фирмы "Gree".
В качестве холодоносителя системы кондиционирования применяется фреон R410A.
Трубопроводы систем кондиционирования монтируются из медных труб.
Трубопроводы систем отвода конденсата монтируются из труб PPRC PN10.
Фреонопроводы изолируются материалами на основе вспененного каучука типа Armaflex ACE 9 мм. Дренажные трубопроводы предусмотрены в изоляции Armaflex ACE 6 мм. На фитингах предусмотреть самоклеющуюся изоляцию из материалов на основе вспененного каучука типа Armaflex ACE 6 мм.
