Стационарные фильтры типа ФГВ-Т-М, ФГВ-П-М, ФГВ-М.

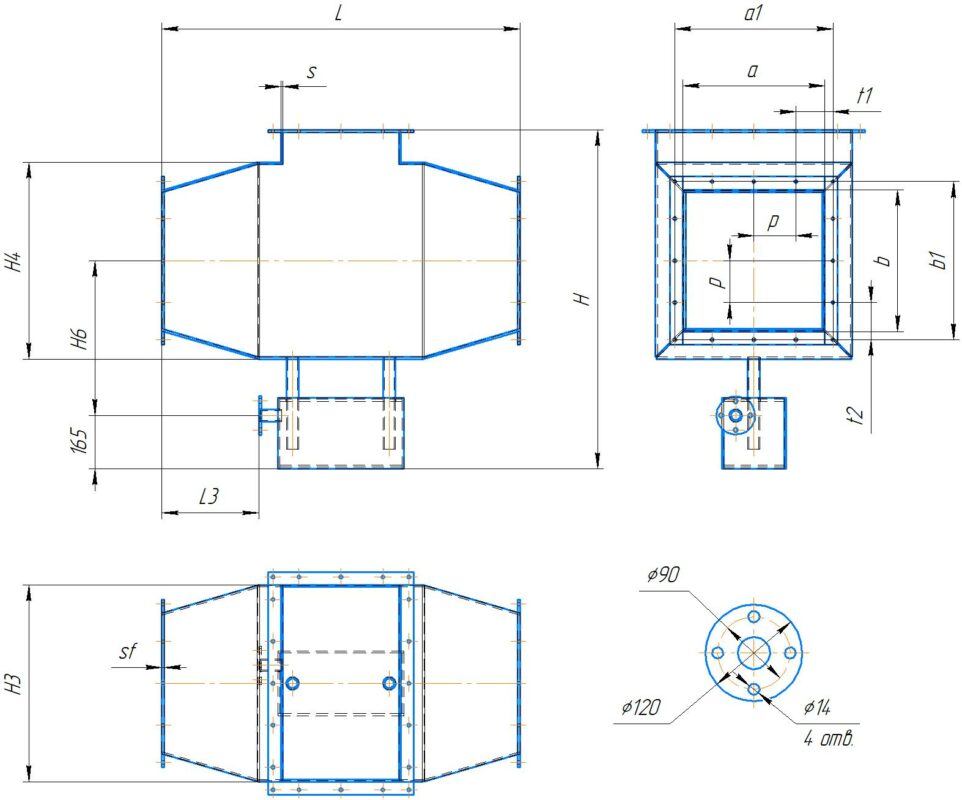

Параметрическая 3D Модель на стационарные фильтры типа ФГВ-Т-М, ФГВ-П-М, ФГВ-М с камерами входа и выхода воздуха исполнения 01 с гидрозатвором.
Размеры фильтров соответствуют таблице 7.7 (на скриншоте выделены розовым цветом) и меняются в таблице переменных (имя переменной «TN»). Следует вводить площадь поверхности фильтрования 0,37; 074; 1,6; 3,2 или 6,4 и перестроить модель. В папке «Чертежи ЧПУ» размещены некоторые развёртки для лазерной резки, взятые со сборки, оставшиеся чертежи деталей также следует брать со сборки.
