Фильтр-влагоотделитель вихревого типа (по исходным размерам)
Филиал/РЫБИНСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ ИМЕНИ П.А. СОЛОВЬЁВА
Технологии машиностроения и ДВС
РГР га тему "Изучение устройства фильтра-влагоотделителя", Тутаев, 2021

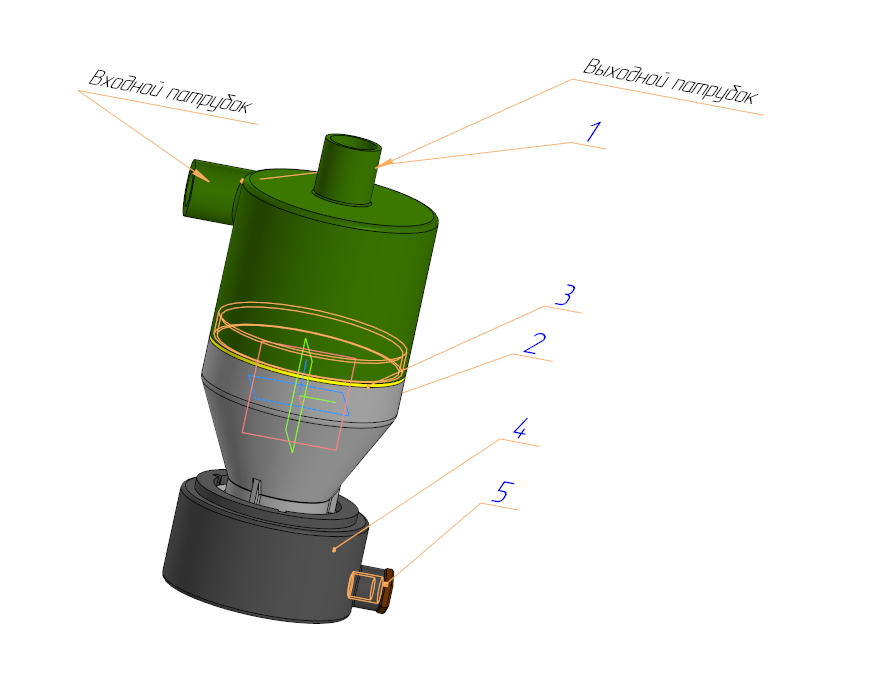

Фильтр-влагоотделитель для очистки сжатого воздуха очистки не грубее 12 класса загрязненности. Очистка осуществляется при вихревом движении воздуха, ударе воздуха о перегородку , аэродинамическом движении воздуха. Минимальное давление 0,1 МПа, расход воздуха на выходе 0,16 м^3/мин, номинальное давление 1 МПа
Содержание
Введение 10
1 Описание работы фильтра 11
2 Обоснование количества и категорий изображений на каждом чертеже 12
3 Описание способов изготовления деталей фильтра и применяемых
материалов 14
Заключение 17
Список использованных источников 18
Состав: 3D-модели деталей,сборка, чертежи, РГР
Софт: КОМПАС-3D 20
