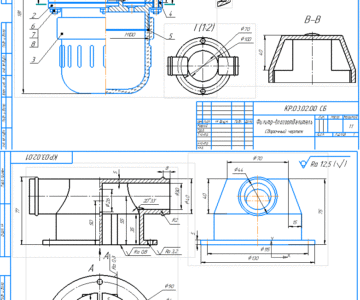

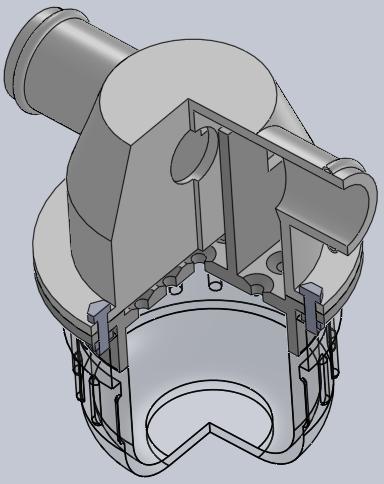

Фильтр влагоотделитель 3D

Фильтр-влагоотделитель предназначен для очистки сжатого воздуха в системах пневматических приводов от воды и твердых частиц, которые попадают в воздух из вне и образуются в результате износа деталей.
Фильтры являются важной составной частью любой пневматической системы управления. Их устанавливают в ответственных участках для защиты агрегатов, чувствительных к засорению.
Загрязнение воздуха снижает надежность и ресурс работы агрегатов в зависимости от качества очистки воздуха и может быть увеличен или понижен в несколько раз. Фильтры монтируются в напорных всасывающих и отводящих линиях. Их применяют и во вспомогательных системах, а также в специальных установках для регенерации масла. Ду60 внешний d=80

Содержание
Введение.....................................................................................................3
1 Описание работы фильтра...........................................................................4
2 Решение задачи на пересечение поверхностей..........................6
3 Описание способов изготовления деталей фильтра и материалы...........................................................8
4 Порядок сборки фильтра............................................................................10
5 Обоснование количества и вида изображений на каждом чертеже............................................................11
6 Список использованных источников..................................................14
