Теннисный корт ОВиК

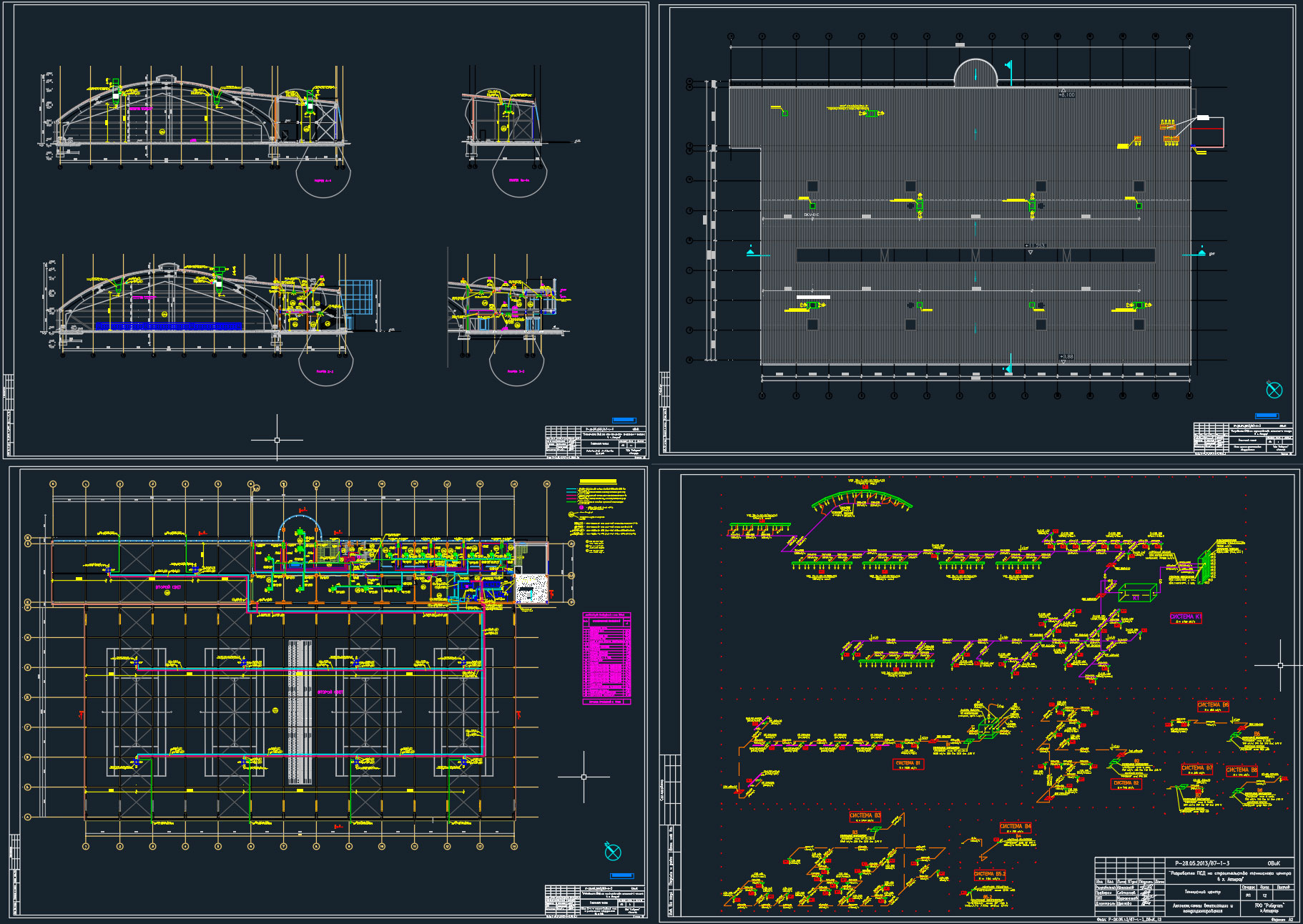

Выполнение ОВиК, по хорватской системе. Использование чиллеров и высокоточной системы охлаждения.

Источник тепла котельная которая находится в помещении 27 на 1 этаже. Котельная не является предметом настоящего проекта.
Выбрана котельная установка на газообразном топливе, удовлетворяющая потребности отопления, вентиляации и ГВС (осенью и весной). Для подготовки ГВС в течение всего года используется компактный настенный газовый конденсационный котел.
Тепло от котельной приводится к :
Режим работы котельной 80/60°C, в то время как в котельной предусматривается монтаж распределителя и коллектора воды в соответствии с потребностями объекта. Регулировка температуры теплоносителя происходит в котельной в зависимости от наружной температуры и от заданной температуры с внутреннего пульта управления. Однако, для более качественной регулировки температуры в помещениях и более экономного расхода энергии установлены терморегуляторы на каждом нагревательном приборе. Для расширения воды в системе предусмотрен монтаж закрытого расширительного сосуда с предохранительным вентилем. Расширительный сосуд тоже размещен в котельной.

Система отопления принята двухтрубная, вертикальная с нижней разводкой.
В помещениях здания для отопления приняты к установке компактные стальные штампосварные радиаторы «KERMI» (Германия) и полотенцесушители «KERMI» (Германия) предусмотренные для температуры теплоносителя 80/60°C и испытанные на 9 Бар. Стояки системы отопления выполнены стальными бесшовными водогазопроводными трубами по ГОСТ 3262-75. Внутренняя разводка осуществлена по веерной схеме от распределительных отопительных коллекторов «RЕНАU» тип Raupink (Германия), установленных в специальных коробах в нишах стен. Трубопроводы от коллекторных коробок к приборам отопления проложены по бетонному основанию пола помещений в цементной стяжке пола.
Разводка от стояков через распределительные коллекторы «RЕНАU» (Германия) осуществляется трубами из сшитого полиэтилена фирмы «RЕНАU- Raupink» (Германия). Стояки и магистральные трубопроводы изолируются изделиями «Armaflex» (Италия).
На подводках к нагревательным приборам предусмотрены термостатические регуляторы «DANFOSS» (Дания).
Предусмотрена возможность слива теплоносителя из системы в нижних точках магистралей.
Удаление воздуха из системы осуществляется через воздушные краны установленные на радиаторах, автоматический воздухоотводчик в верхней точке стояка No.3, воздухоспускные пробки распределительных коллекторов системы отопления.
На отдельных участках магистральных трубопроводов и на всех отопительных приборах предусмотрена запорная арматура.

Проектом предусматривается вентиляция с механическим и естественным побуждением. Приточно-вытяжная вентиляция с механическим побуждением для помещений запроектирована с обеспечением очистки свежего воздуха, а также его нагрева в холодный период года и охлаждения в течение летнего периода в кондиционирующих камерах. Предусмотрены следующие системы:
Вентиляция и воздушное отопление/охлаждение теннисного корта и зала на 6 столов для настольного тенниса
а) Крышные приточно-вытяжные вентиляционные агрегати "Hoval" тип RoofVent LKW с рекуперацией тепла для обогрева/охлаждения и для помещений с высокими потолками
Агрегаты RoofVent LKW предназначены для вентиляции, отопления и охлаждения с рекуперацией энергии помещений с высокими потолками. Агрегаты выполняют следующие функции:
· обогрев (при подключении к котельной);
· охлаждение (при подключении к системе холодной воды);
· подача свежего воздуха;
· удаление вытяжного воздуха;
· рециркуляция;
· рекуперация энергии;
· воздухораспределение при помощи вихревого регулируемого воздухораспределителя Air-Injector или Air Outlet Box-a;
· фильтрация воздуха.
Система вентиляции состоит из нескольких независимых агрегатов Hoval RoofVent LKW и не требует подсоединения воздуховодов. Монтаж и обслуживание блоков выполняется со стороны крыши.
Агрегаты Hoval RoofVent LKW могут работать в следующих режимах.
· Отключен;
· Вентиляция;
· Вентиляция на пониженной скорости вентилятора;
· Рециркуляция с регулированием по дневной температурной уставке;
· Рециркуляция с регулированием по ночной температурной уставке;
· Вытяжка;
· Подача наружного воздуха;
· Охлаждение в ночное время летом;
· Аварийный режим.
б) Рециркуляционная установка для обогрева и охлаждения высоких помещений
Hoval тип TopVent DKV
Агрегаты RoofVent DKV предназначены для воздушного отопления и охлаждения с рекуперацией энергии помещений с высокими потолками. Агрегаты выполняют следующие функции:
· обогрев (при подключении к котельной);
· охлаждение (при подключении к системе холодной воды);
· рециркуляция;
· рекуперация энергии;
· воздухораспределение при помощи вихревого регулируемого воздухораспределителя Air-Injector или Air Outlet Box-a;
· фильтрация воздуха.
Система вентиляции состоит из нескольких независимых агрегатов Hoval RoofVent DKV и не требует подсоединения воздуховодов. Монтаж и обслуживание блоков выполняется со стороны крыши.
Агрегаты Hoval RoofVent DKV могут работать в следующих режимах.
· Отключен;
· Рециркуляция с регулированием по дневной температурной уставке;
· Рециркуляция с регулированием по ночной температурной уставке;
· Охлаждение в ночное время летом;
· Аварийный режим.
В зимний период теплый приточный воздух направляется через патентованные воздухораспределители AirInjector или Air Outlet Box вертикально вниз в игровую зону, а отработанный забирается непосредственно под потолком помещения. В результате удается избежать стратификации температуры по вертикали и аккумуляции теплого воздуха в верхней зоне. При этом снижаются потери тепла через крышу.
Формирование вентиляционной струи автоматически регулируется в зависимости от температуры воздуха в помещении и снаружи. Обеспечивается устойчивое равномерное распределение воздуха в пределах игровой площадки при соблюдении нормативных значений его подвижности.
